Кабель F/UTP 4 пары, Категория 5e, внешний, бронированный, Линия Суприм

Pikto_5e.jpgPikto_Br.jpgPikto_Fr.jpgPikto_PE.jpg ЛАН ЮНИОН Кабель F/UTP 4 пары, Кат.5e, 100МГц, AWG 24, внешний ПЭ до — 60°С, бронированный, влагостойкий, катушка 500 м, цвет черный



Описание

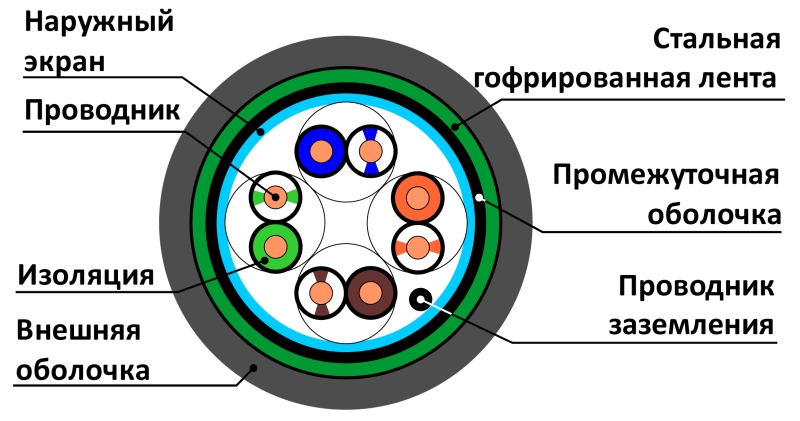

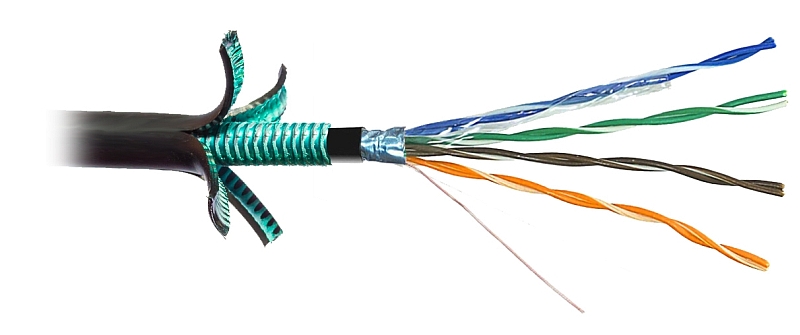

Экранированный кабель F/UTP категории 5е с полиэтиленовой изоляцией жил, в оболочке из полиэтилена (ПЭ), сердечником, скрученным из 4х витых пар, бронированным стальной ламинированной гофрированной лентой. Кабель подходит для наружной прокладки в телефонной канализации, в коллекторах, шахтах, стенам зданий при опасности повреждения грызунами.

Спецификация


  • Соответствует ГОСТ Р 54429-2011
  • Соответствует ANSI/TIA-568-C.2
  • Соответствует ISO/IEC 11801 ED.2
  • Соответствует ГОСТ 31565-2012


Матеpиалы

  • Токопроводящая жила: одножильный пpоводник из мягкой отожженной электpолитической меди
  • Изоляция жил: полиэтилен высокой плотности (HDPE)
  • Внешняя оболочка: полиэтилен (PE) чеpного цвета, устойчивый к воздействию УФ лучей
  • Экpан из алюмополимерной ленты, металлом наружу, спиpально накpученной с нахлестом 25% или 5 мм
  • Заземляющий проводник: медная луженая проволока
  • Броня: стальная ламинированная гофрированная лента.

Технические хаpактеpистики

  • Диаметp пpоводника (жилы): 24 AWG (0,51 ± 0,01 мм)
  • Спpавочник AWG Диаметр проводника с оболочкой: 0,98 ± 0,06 мм
  • Внешний размер кабеля: 11,3 ± 0,2 мм
  • Толщина внешней оболочки: 0,6 мм
  • Диаметр заземляющего проводника: 0,4 ± 0,01 мм
  • Минимальный радиус изгиба: 4 внешних диаметра кабеля
  • Рабочая температура: −60°C – +50°C
  • Вес 1 км кабеля: 92,8 кг
  • Стандаpтная упаковка: катушка 500 м

Частота,
МГц
Вносимые
потери, дБ
NEXT,
дБ
PS
NEXT, дБ
ACR, дБ ACR-F, дБ PSACR-F,
дБ
 Возвратные
потери, дБ
 1,0 2,0 65,3 62,3 63,3 63,8 60,8 20,0
 4,0 4,1 56,3 53,3 52,2 51,7 48,7 23,0
 10,0 6,5 50,3 47,3 43,8 43,8 40,8 25,0
16,0  8,2 47,3 44,3 39,1 39,7 36,7 25,0
20,0 9,3 45,8 42,8 36,5 37,7 34,7 25,0
31,3 11,7 42,9  39,9 31,2 33,9 30,9 23,6
62,5 17,0 38,4
35,4 21,4 27,8 24,8  21,5
100,0 22,0 35,3  32,3 13,3 23,8 20,8  20,1

Максимальное сопротивление проводника при температуре 20°С      93,8 Ом/100 м.
Дисбаланс сопротивления  5%
Емкостной дисбаланс пары по отношению к земле  330 пФ/100 м.
Волновое сопротивление на частоте 0,772 - 100МГц  100 ± 15 Ом
Максимальная рабочая емкость   5,6 нФ/м
Скорость распространения сигнала  0,69 ± 0,1

Информация для заказа:

ЛЮ-КСС-5.4.ФБ10ФМП.19К5 ЛАН ЮНИОН Кабель F/UTP 4 пары, Кат.5e, 100МГц, AWG 24, внешний ПЭ до — 60°С, бронированный, влагостойкий, катушка 500 м, цвет черный
