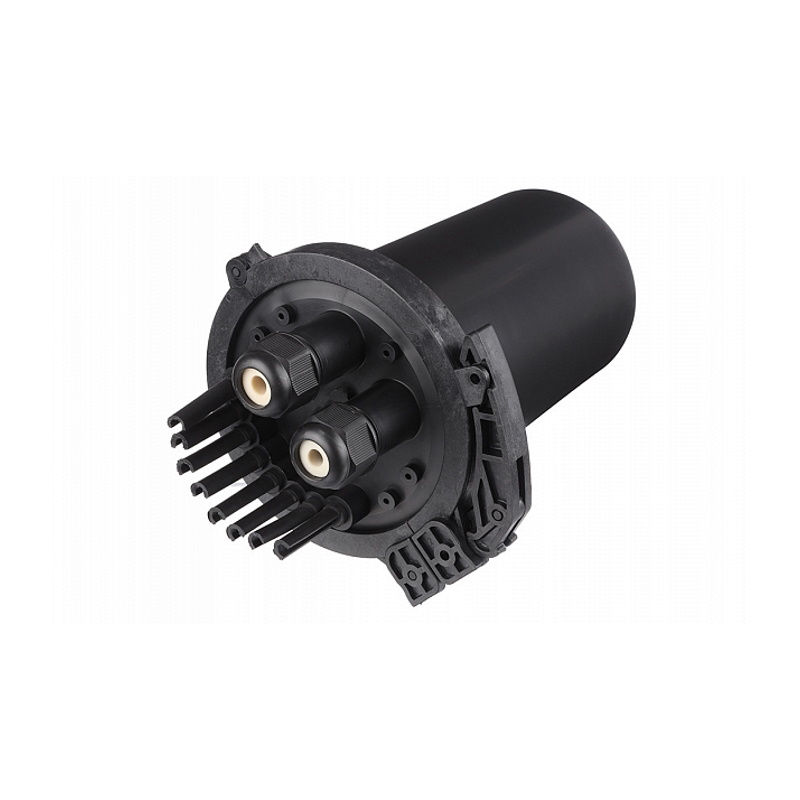

Муфта-кросс МКО-С7/72-К ССД

Предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Все соединения осуществляются методом сварки с последующей укладкой КДЗС в ложемент.

В обновлённой конструкции муфты установлен специальный внутренний лоток (кассета) с литым ложементом для 48 сварных соединений, на который можно дополнительно установить кассету КС-2445 или модуль СМ4.

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

Ввод подвесного ОК, крепление и герметизация осуществляется с помощью резьбовых фитингов.

Ввод абонентских дроп-кабелей осуществляется с помощью проходных отверстий на оголовнике, диаметр которых позволяют вводить в муфту дроп-кабели с разъемами SC типа. Герметизация вводов достигается с помощью разрезных эластичных втулок (заглушек).

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов.

Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 4 штуки.



Макс. кол-во сварных соединений    72
Тип кассет:
- лоток (кассета)
- КС-2445 (приобретается дополнительно)
Макс. кол-во кассет КС-2445    1
Ёмкость лотка, ОВ    48
Ёмкость кассеты, ОВ    24
Кол-во вводов и способ герметизации:
- фитинг, от 8 до 16 мм    2
- эластичная заглушка, от 2 до 3,5 мм    8
Герметизация корпуса    Хомут
Температура эксплуатации, ºС    от -60 до +70
Тип соединителя    ССД КДЗС 4525
Радиус изгиба ОВ, мм    не менее 30
Габаритные размеры:
- длина, мм    290
- диаметр, мм    188
Масса, кг    1,0
Корпус (оголовник, кожух, хомут)    1 шт.
Лоток (кронштейн) с крышкой    1 шт.
Гильзы КДЗС 4525    20 шт.
Фитинг от 8 до 16 мм    2 шт.
Заглушки эластичные от 2 до 3,5 мм    8 шт.
Комплект маркеров и стяжек    1 шт.
Силикагель (пакет)    1 шт.
Объем, м3:    0,051429
Вес, кг.:    4
