Код товара: 98424

ССД

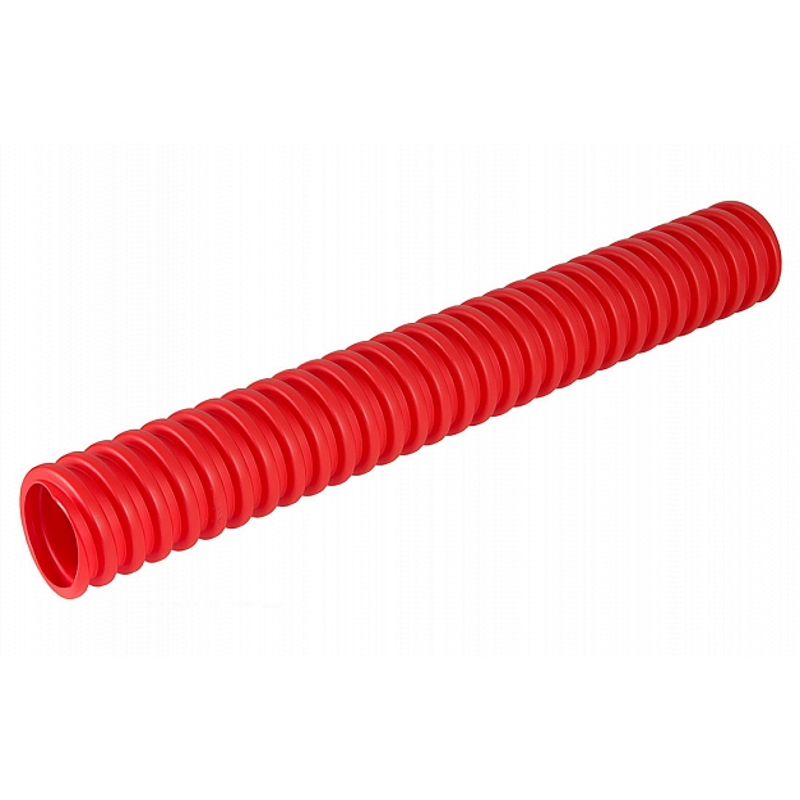

Труба ПНД гибкая для кабельной канализации д.75, 550Н, SN18, без протяжки, 100м

Артикул: 110610-00079
Труба ПНД гибкая для кабельной канализации д.75, 550Н, SN18, без протяжки, 100м
205.20 руб
Опт*: 205.20 руб
Дилер**: 205.20 руб
Цены указаны с учетом НДС 20%
*Цена действует при заказе свыше 30 000 руб
**Цена действует при заказе свыше 100 000 руб
- +
  • под заказ

Бесплатная доставка

При заказе от 10 000 руб. Информация о доставке

Остались вопросы?

напишите нам на почту info@sunvel.ru

Труба ПНД гибкая для кабельной канализации д.75, 550Н, SN18, без протяжки, 100м

Цвет    Красный
Материал    ПНД
Кольцевая жесткость (SN), кH/м²    18
Сопротивление сжатию, H    550
Радиус изгиба    Не менее 3-х диаметров
Тип соединения    Резьбовой
Возможность пневмопрокладки кабеля    Нет
Прокладка методом ГНБ    Нет
Наличие стальной протяжки    Нет
Коэффициент трения (кабель для канализации), не более    0,3
Диаметр наружный (OD), мм    76
Диаметр внутренний (ID), мм    61
Температура монтажа, °C    -25…+60
Температура эксплуатации, °C    -45…+90
Длина трубы в бухте, м    100
Масса бухты, кг    30
Труба в бухте (100 м)    1 шт.
Муфта соединительная резьбовая    1 шт.
Объем, м3:    0,009680
Вес, кг.:    0,5175

Предназначена для строительства кабельной канализации в грунте, с последующей прокладкой кабелей связи (электрических и оптических), силовых кабелей и проводов, кабелей управления, сигнально-блокировочных кабелей железных дорог для их защиты от механического воздействия, а также воздействия агрессивной окружающей среды. Гибкость трубы позволяет создавать трассы сложных конфигураций, обеспечивать резкие углы поворота в плане и профиле без использования смотровых устройств.
Резьбовое соединение двух отрезков труб осуществляется с помощью спиральной муфты. Такое соединение является самым прочным и надежным, что исключает риск разрыва трубопровода в процессе эксплуатации при подвижке и просадке грунта. Данное решение обеспечивает целостность системы кабельной канализации в случаях непреднамеренного извлечения трубопровода из грунта строительной техникой.
Конструкция внутреннего профиля спиральновитой трубы имеет ряд достоинств. Во-первых, за счет уменьшения площади соприкосновения кабеля или заготовки с трубой, облегчается протяжка. Во-вторых, особая геометрия спиральных витков упрощает протяжку кабеля при резких углах поворота трубопровода. В-третьих, в отличие от других трубных решений, когда например, при сварке отрезков трубы происходит сужение внутреннего диаметра канала за счет образования грата (наплыва оплавленного полиэтилена), внутренний диаметр трубопровода из спиральной трубы на всем протяжении, от колодца до колодца, имеет один равномерный диаметр. В-четвертых, дополнительно к сужению внутреннего диаметра, факт образования грата через каждые 12-13 метров, создает условия для заиливания и непроходимости канала. В отличие от этого, внутренний профиль трубы ССД-Пайп не отягощен таким недостатком, и подлежит стандартной эксплуатации каналов кабельной канализации. В-пятых, такая специальная разработка компании как – насадка для УЗК «Ромашка», спроектированная с учетом особенностей внутреннего профиля спиральной трубы, облегчает протяжку кабеля в частично заполненных каналах.
Труба соответствует ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки кабелей. Часть 24. Трубные системы для прокладки в земле». Производится согласно ТУ 22.21.21-109-27564371-2021.

Характеристики ССД 110610-00079

Торговая марка: ССД
Цвет: Красный
Артикул: 110610-00079
Материал: ПНД
Компания Связь Строй Деталь – это российский производитель и поставщик соединительных изделий и крепежных элементов для коммуникационных систем и промышленного оборудования. Она основана в 2000 году и является одним из лидеров на рынке связи и строительства.
