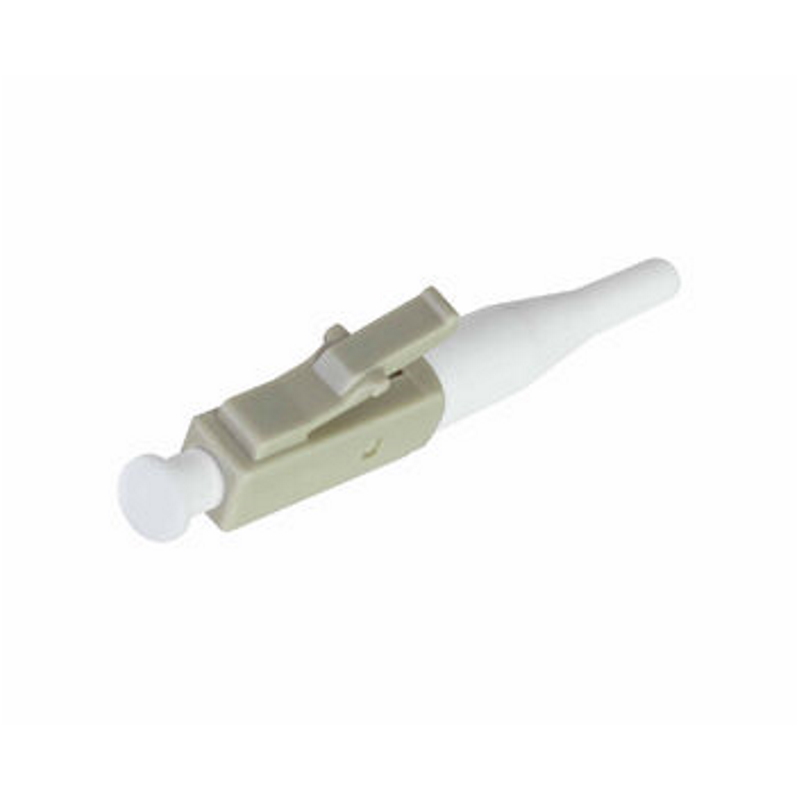

Оптический коннектор LC UPC FC-LC-MM-UPC-3mm

Коннектор представляет собой оптический разъем и служит промежуточным звеном для соединения оптического кабеля и оптической розетки, с последующей передачей сигнала.

Конструктив - коннектор LC
Тип разъема - LC
Тип применяемого волокна - SM (одномодовое), MM (многомодовое)
Число соединяемых полюсов - 1/ simplex (SX)
Класс полировки - UPC, PC
Тип крепления волокна в наконечнике - клеевое
Материал корпуса и хвостовика - термопластик и резина
Материал феррулы - керамика
Цвет корпуса и хвостовика - черный
Диаметр выходного отверстия хвостовика - 3 мм.
Диаметр наконечника – 1,25 мм.
Диаметр отверстия – 125-128 мкм.
Фиксация коннектора в розетке - защелкой (аналогично RJ-45)
Количество коннекторов в упаковке - 100/200 шт.
Особенности:
Малогабаритная форма
Высокая концентрация при использовании
Перестраиваемость
Совместимость с Telcordia, ANSI/EIA/TIA, IEC
Разъемы совместимы со всеми стандартами NTT-FC
Соответствует стандарту IEC 61754-20

Область применения:
Gigabit Ethernet
FTTH
Телекоммуникационные сети
Базовые инсталляции
Многопортовые оптические системы

Состав коннектора:
Корпус со вставленной рабочей частью - керамическим цилиндром (феррулой) диаметром 1,25 мм.
Кольцо для кримпирования.
Хвостовик для организации мягкого и удобного перехода кабеля в корпус коннектора.
Оптический коннектор определяет характеристики затухания механического соединения волокон.
Функция коннектора – фиксировать торец оптического волокна точно по центру оси соединения.

Подключение/отключение коннектора осуществляется поступательным движением по направляющим и фиксируется защелками.
Отсутствие вращательных движений обуславливает более осторожное прижатие наконечников.

Данный коннектор позволяет увеличить компактность портов активного оборудования, патч-панелей и настенных розеток в два раза по сравнению со стандартными коннекторами, скажем, SC, без каких-либо компромиссов с качеством.
Ферул - керамический сердечник диаметром 1,25 мм, не связанный с пластмассовым корпусом может вращаться в коннекторе, последовательно занимая шесть позиций, что позволяет добиваться прямых потерь <0,1 дБ.

Разъем разработан американской компанией Lucent Technologies. Его главное преимущество в компактности.
Два таких разъема легко объединяются в дуплекс с помощью специальных скоб (holder).

Ед. измерения    шт.
Кол-во в упаковке    200
Кратность    200
Исполнение    Многомод
Тип разъема    LC
Диаметр    3 мм
Полировка    UPC
