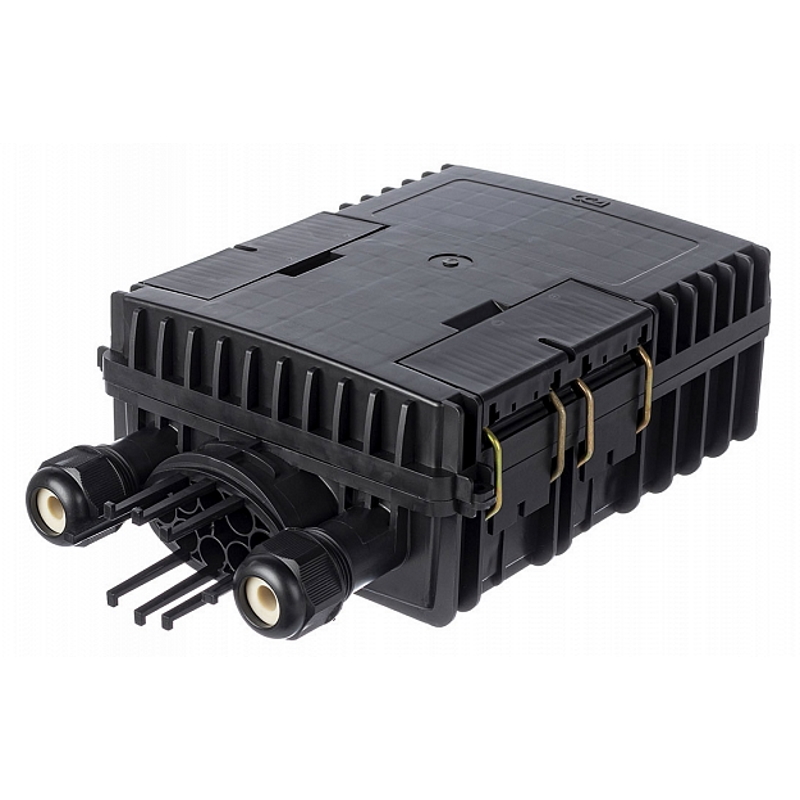

Муфта-кросс МКО-Ш1/С09-1PLC8-SC/APC-10SC-9SC/APC-1SC/APC ССД

Макс. кол-во разъёмных соединений    10
Тип адаптеров    SC
Макс. кол-во сплиттеров    2
Тип корпуса сплиттеров    Мини
Макс. кол-во сварных соединений    24
Кол-во вводимых ОК:
- до 16 мм    2
- до 5 мм    8
Способ герметизации корпуса и вводов ОК    Механический
Герметизирующий материал    Эластомер
Температура эксплуатации, ºС    -60…+70
Габаритные размеры, мм:
- длина    318
- ширина    190
- высота    93
Масса, кг    1,51
Корпус    1 шт.
Гильзы КДЗС 4525    20 шт.
Адаптеры SC/APC    9 шт.
Пигтейлы SC/APC    1 шт.
Сплиттер PLC 1х8 SC/APC    1 шт.
Комплект деталей и материалов    1 шт.
Паспорт    1 шт.
Упаковка    1 шт.
Объем, м3:    0,006338
Вес, кг.:    1,13
МКО    —    муфта-кросс оптическая
Ш1    —    корпус муфты типа Ш1
C09    —    назначение муфты - установка разветвителей 0,9 мм
1PLC8    —    тип установленного разветвителя
SC/APC    —    тип и полировка коннекторов
10SC    —    кол-во и тип отверстий под адаптеры
9SC/APC    —    кол-во и тип установленных адаптеров
1SC/APC    —    кол-во, тип и полировка пигтейлов в комплекте

Муфта-кросс МКО-Ш1 предназначена для монтажа подвесных самонесущих оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).
Выполнена из пластмассы и имеет пыле-брызгозащищенную конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны).
Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой. Крепление крышки с корпусом осуществляется пластмассовой петлёй.
Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.
По перимтру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется герметизация корпуса.
Муфта имеет два круглых патрубка с фитингами и один овальный с вставкой на 8 пробок. Герметизация кабельных вводов осуществляется механическим способом, без применения дополнительных материалов и инструментов. Крепление кабеля по оболочке осуществляется с помощью пластиковых прижимов с винтами. Внутри корпуса установлена кассета МКО-Ш1 со съёмным модулем, на лицевой стороне которого находятся гнёзда для установки адаптеров типа SC.
Конструкция муфты обеспечивает:
ввод и крепление введенных в корпус двух ОК с диаметром наружной оболочки до 16 мм;
установку двух оптических планарных разветвителей с номинальным размером корпуса 60х7х4 мм;
установку до 10-ти розеток (адаптеров) оптических типа SC.
Муфта поставляется с элементами крепления к опоре или стене.
