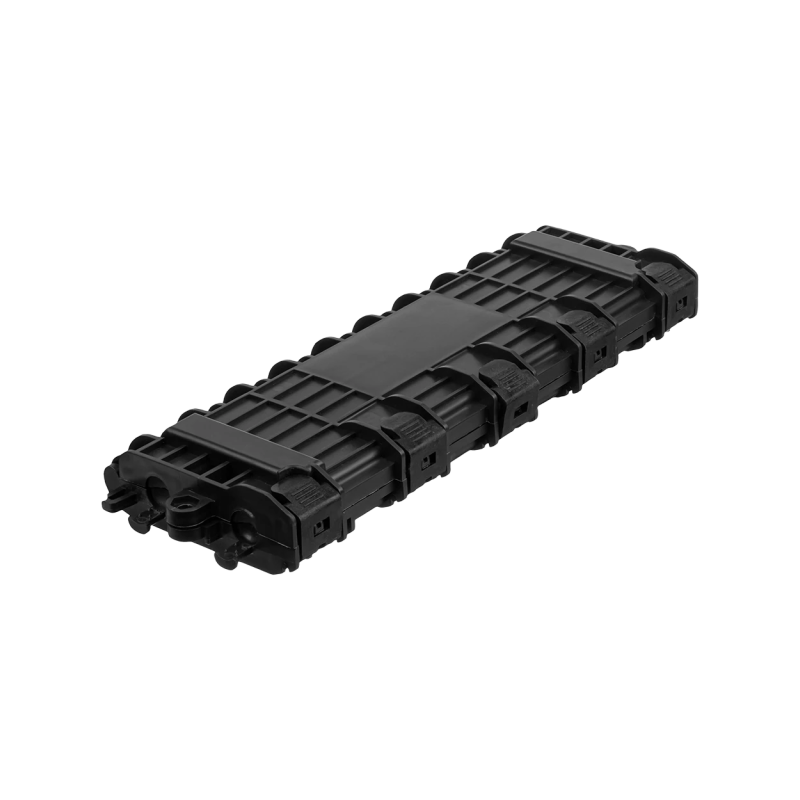

Муфта МПО-Ш4/48-К ССД

Проходная оптическая муфта МПО-Ш4 предназначена для монтажа подвесного оптического кабеля, размещения на опорах, стенах и в технических помещениях.

Муфта представляет собой плоский, малогабаритный, пыле-, влагозащищённый контейнер прямоугольной формы.

Муфта МПО-Ш4 пригодна для использования как внутри, так и снаружи помещений, а компактные размеры дают возможность поместить муфту в условиях ограниченного пространства. Корпус муфты устойчив к ультрафиолету, различным атмосферным воздействиям.

Внутри корпуса установлена монтажная панель (вставка-кассета), на которой расположены крепления для фиксации центральных силовых элементов, два «навесных» ложемента Л24-4525, под которыми предусмотрено пространство для укладки оптических волокон.

Фиксация и герметизация крышки и корпуса - при помощи сплошной мощной петли с одной стороны и пяти пластиковых защелок с противоположной стороны, а места ввода кабелей и их уплотнений дополнительно соединяются двумя болтами.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гелевый уплотнитель, с помощью которого осуществляются как герметизация корпуса, так и герметизация введенных кабелей.

Фиксация вводимых кабелей - пластиковыми стяжками или червячными металлическими хомутами, которые устанавливаются на литые Т - образные выступы с наружной стороны корпуса муфты и на вставке-кассете внутри корпуса.

Конструкция муфты обеспечивает:

механическую герметизацию кабелей и корпуса;
легкий доступ во время монтажа к сварным соединениям;
ввод и крепление до четырех ОК с диаметром наружной оболочки до 13мм;
размещение до 48 сростков оптических волокон при помощи ССД КДЗС 4525;
крепление корпуса к опоре металлической монтажной лентой.

Прочие характеристики
Кол-во сварных соединений - 48
Тип ложементов - Л24-4525
Кол-во ложементов - 2
Кол-во вводов - 4
Диаметр соединяемых кабелей, мм - от 6 до 13
Способ герметизации корпуса и вводов ОК - Механический
Герметизирующий материал - Эластомер
Температура эксплуатации ºС - от -60 до +70
