Камера оптическая трубопроводная КОТ-2-ССД

Камера КОТ-2 предназначена для строительства электрических и телекоммуникационных магистральных кабельных сетей в качестве необслуживаемого смотрового устройства кабельной канализации, для защиты муфт и технологического запаса кабеля от внешних воздействий (включая грызунов) в местах стыковки рабочих длин кабеля, проложенного в полиэтиленовых трубах. Устанавливается на участках загородных кабельных трасс, а также в местах отсутствия постоянного движения транспорта, в качестве проходного, углового или разветвительного смотрового устройства.

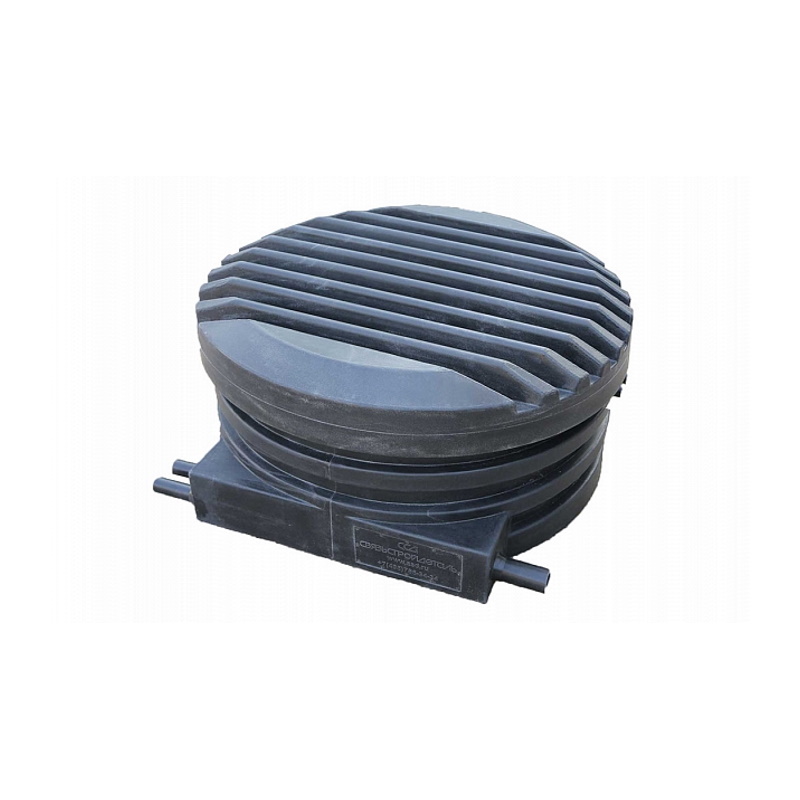

Камера имеет в сечении цилиндрическую форму и состоит из двух цельнолитых элементов – крышки и корпуса. Корпус КОТ-2 имеет ребристую поверхность. Такая конструкция придает дополнительную прочность, а также препятствует выталкиванию камеры из грунта при его выпучивании или подвижке. На двух противоположных сторонах корпуса расположены присоединительные площадки. Один конец каждой из площадок имеет глухой патрубок с наружным диаметром 55 мм, а на другом, два глухих патрубка по 40 мм.

В качестве вводимых в камеру каналов могут использоваться полиэтиленовые трубы – ССД-Пайп (ТПЖГС), гладкие или гофрированные, а также труба ЗПТ. Патрубки КОТ-2 соединяют с гладкой трубой ЗПТ при помощи соединительных или переходных механических или электросварных муфт, либо путем сквозного ввода трубы внутрь камеры. При этом, герметизация патрубка камеры с трубой осуществляется с помощью термоусаживаемой трубки ТУТ. Труба спиральная ССД-Пайп (ТПЖГС) или гофрированная, подводится к свободному месту присоединительной площадки смотрового устройства и с помощью адаптера герметичного ввода подсоединяется к нему. Ввод кабелей, включая бронированные оптические кабели, осуществляется с помощью пылевлагозащищенных, химически стойких, устойчивых к затоплению кабельных вводов с классом защиты не менее IP66.

В камере оптической трубопроводной КОТ-2 размещается:
• одна разветвительная или две тупиковые муфты МТОК стандартного размера (МТОК-Г3) или малогабаритные МТОК-Л6;
• до 400 метров кабеля ф=13,3 мм, типа ДПТ-П-64-12 кН;
• технологический запас оптического кабеля (до 15 м с каждой соединяемой стороной);
• технологический запас проводников для КИПа длиной до 15 м каждый.

Камера КОТ-2 выдерживает:
• вертикальную нагрузку грунта высотой до 2 м;
• воздействие ручных орудий труда при открывании.

Основные преимущества конструкции КОТ-2:
• шесть патрубков для ввода труб разного диаметра;
• возможность ввода внутрь корпуса через патрубки полиэтиленовые трубы диаметром до 50 мм;
• патрубки расположены на касательных по отношению к окружности корпуса, что значительно облегчает сбор и укладку запасов кабелей, приходящих с разных сторон;
• 2 присоединительные площадки, через которые также возможен ввод труб диаметром до 110 мм;
• малый вес, не требующий применения грузоподъемных механизмов;
• обеспечение высокой степени герметизации вводимой трубы или кабеля;
• отсутствие необходимости катодной защиты камеры;
• быстрое построение сложных конфигураций кабельной канализации;
• применение простых экономичных технологий строительства;
• экологическая безопасность;
• снижение эксплуатационных затрат на обслуживание пластмассовой кабельной канализации;
• высокой стойкостью к воздействию агрессивных сред;
• высокой стойкостью к воздействию широкого диапазона температур;
• срок службы составляет 50 лет.

Производится в соответствии с ТУ 22.29.29-085-27564371-2017 «Колодцы и камеры кабельные полимерные».


Является заменой устаревшим товарам №: 110104-00006

Материал    Полиэтилен среднего давления
Вводы    Литые патрубки на корпусе
Кол-во патрубков, шт    6
Из них, наружный/внутренний диаметр, шт.
- 40/26 мм    4
- 55/41 мм    2
Температура монтажа, °С    -40…+60
Температура эксплуатации, °С    -40…+60
Длина, мм    1070
Ширина, мм    1070
Высота, мм    495
Диаметр отверстия, мм    906
Масса, кг    33
