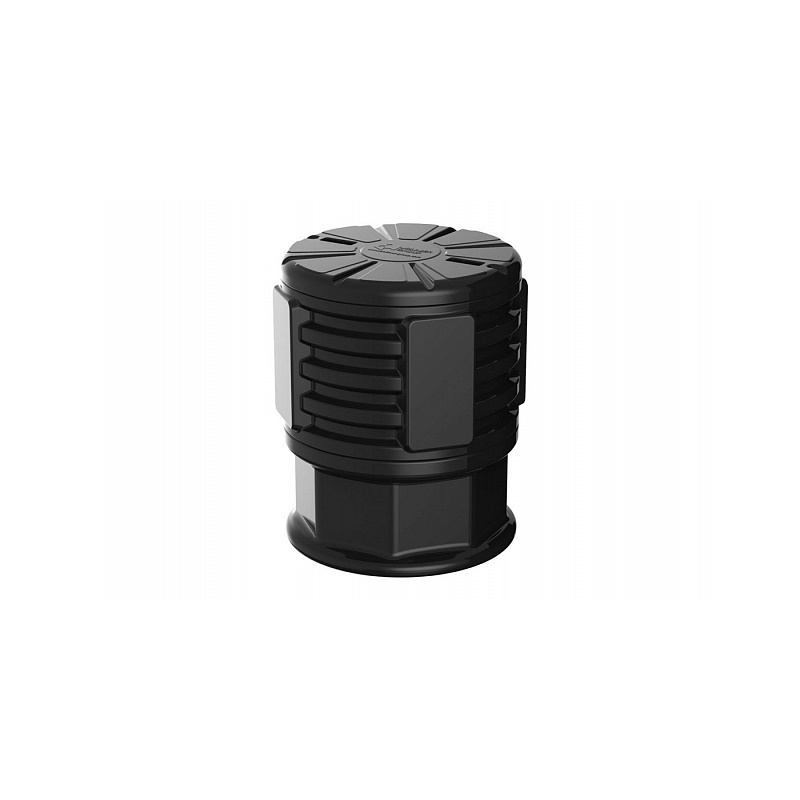

Колодец пластиковый кабельный КН-780/1000-ССД

Предназначен для строительства электрических и телекоммуникационных кабельных сетей в качестве смотрового устройства кабельной канализации, с возможностью обеспечения вывода горловины на поверхность, а также в качестве подземных необслуживаемых контейнеров с целью размещения пассивного оборудования. Может использоваться в качестве проходного, углового или разветвительного устройства.

Представляет собой сборное изделие, которое состоит из основания колодца, на которое навинчена удлиняющая секция и крышка. Основание имеет 8 прямоугольных площадок размером 230х270 мм. Удлиняющая секция имеет 4 прямоугольных площадки 205х410 мм, между которыми располагаются ребра жесткости, упрочняющие конструкцию колодца. Внутренний диаметр горловины имеет отверстие диаметром 630 мм. Диаметр крышки – 780 мм.

В данном исполнении колодец может устанавливаться только на газоне. При необходимости монтажа колодца на тротуаре или проезжей части улицы, с выводом горловины на поверхность и последующей установкой чугунного или полимерно-песчаного люка, для уменьшения диаметра горловины необходимо дополнительно установить переходную муфту типа КН и крышку колодца КС-5, диаметр которой 560 мм (приобретаются дополнительно).

В площадки основания и удлиняющей секции можно вводить с помощью адаптеров герметичного ввода (приобретаются дополнительно) гладкостенные, гофрированные и спиральновитые (ССД-Пайп) трубы диаметром от 25 мм до 160 мм.


Материал    Полиэтилен среднего давления
Кол-во и размер площадок (ШхВ), мм    4/205х410
Кол-во и размер площадок (ШхВ), мм    8/230х270
Длина, мм    800
Ширина, мм    800
Высота, мм    1000
Диаметр отверстия, мм    630
Рабочая температура, °С    -40…+60
Масса, кг    29
