ARMAT Авт. выкл. M06N 1P B 16А IEK

Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.

Преимущества
Высокий коммутационный ресурс 10 000 электрических циклов.
Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
Защелка на DIN-рейку с 2-мя фиксированными положениями.
Максимальный момент затяжки клемм до 5 Нм.
Площадка для маркировки с прозрачной крышкой.
Полное соответствие директиве ROHS.
Высокая скорость срабатывания - класс токоограничения 3.
Номинальная отключающая способность 6 кА.
Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).

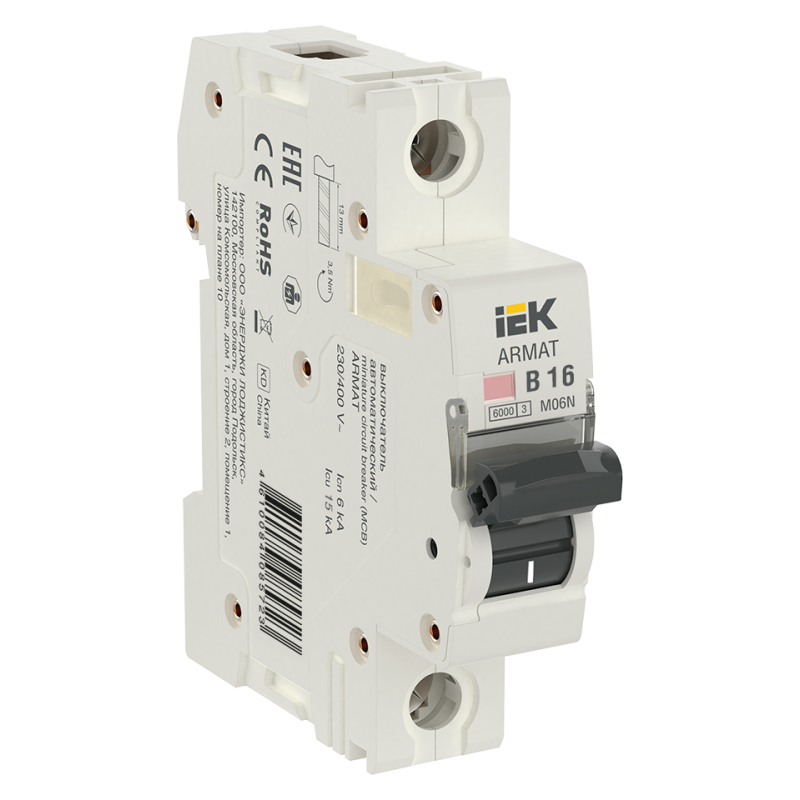

ARMAT Автоматический выключатель M06N 1P B 16А IEK


Технические характеристики
Номин ток, А    16.0
Количество полюсов    1
Номин импульсное выдерживаемое напряжение, кВ    6
Характеристика срабатывания - кривая тока    B
Тип напряжения    Переменный (AC)
Номин раб напряжение, В    400
Тип расцепителя    Тепловой, электромагнитный
Потери энергии, Вт    3.5
Ширина по количеству модульных расстояний    1
Частота, Гц    50
Тип монтажа    EV004369
Мех износостойкость, циклов    20000
Наличие электронного расцепителя    Нет
Номин напряжение изоляции Ui, В    500
Класс токоограничения    3
Вес одного полюса, кг    0,116
Отключающая способность по IEC 60947-2, кА    15
Общ количество полюсов    1
Возможность присоединения шин    PIN (штырь), FORK (вилка)
Время срабатывания расцепителя в зоне КЗ tm, с    0,1
Макс сечение входящего кабеля, мм²    25
Наличие взрывозащиты    IEK_V0000020
Тип монтажной рейки    IEK_V0000022
Тип подключения    Винтовое соединение
Режим работы    Продолжительный-S1
Количество силовых полюсов    EV000599
Наличие электромагнитного расцепителя    Да
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА    6.0
Сфера применения    IEK_V0000012
Отключение нейтрали    Нет
Наличие дифференциального расцепителя    Нет
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА    6.0
Возможна дополнит комплектация    Да
Отключающая способность по EN 60898, кА    6
Рабочая температура окружающей среды, °C    -40...70
Количество защищенных полюсов    1
Наличие теплового расцепителя    Да
Электр износостойкость, циклов    10000
Класс защиты от поражения электрическим током    0
Ремонтопригодность    Нет
Степень защиты - IP    IP20
Частота, Гц    50
Номинальный ток, А    16
