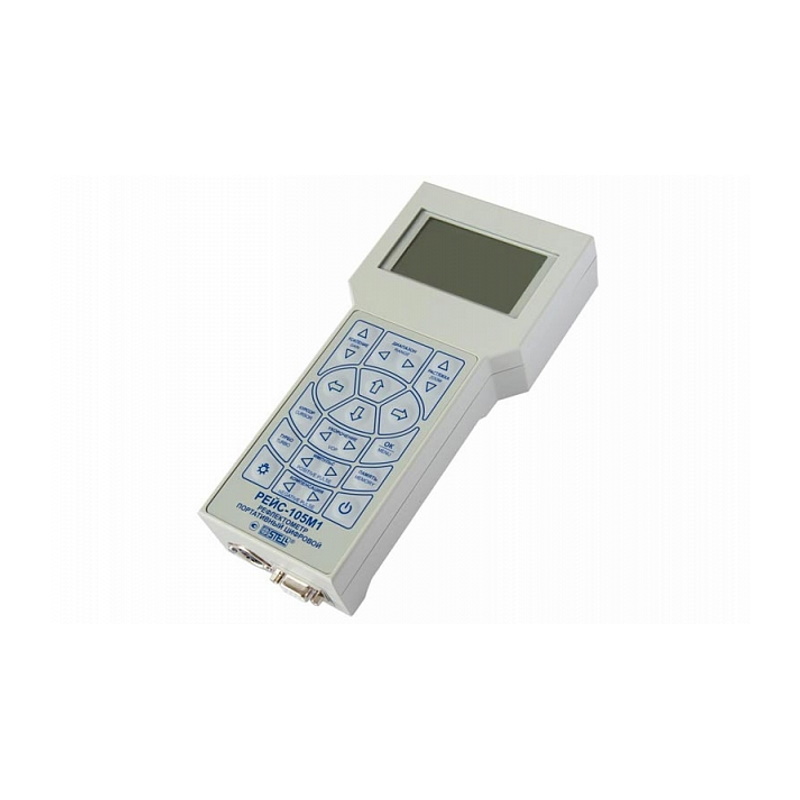

Рефлектометр портативный РЕЙС-105М1

Портативный цифровой рефлектометр РЕЙС-105М1 предназначен для обследования методом импульсной рефлектометрии электрических воздушных и кабельных линий связи, электропередачи, контроля, управления и т. д. с целью обнаружения неисправностей, выявления их характера и определения расстояния до места повреждений. А также для определения длины кабеля (провода) в бухте (на барабане) и для хранения результатов с целью последующей обработки и документирования.


Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5), м    12,5; 25; 50; 100; 200; 400; 800; 1600; 3200; 6400; 12800; 25600
Перекрываемое затухание, дБ    60-80
Инструментальная погрешность измерения расстояния, %    не более 0,2
Разрешающая способность, см    не хуже 2
Зондирущий импульс: - амплитуда - длительность    4-20 В 8 нс - 15 мкс
Режимы измерения    - нормальный - сравнение - разность - раздельный
Время хранения информации во внутренней памяти, лет    не менее 10
Связь с компьютером    по интерфейсу RS-232
Вид отображения информации    - графический - алфавитно-цифровой - символьный
Дисплей (LCD-панель)    128х64 точки
Электропитание, В: - от внешнего источника переменного тока - постоянного тока - от встроенных аккумуляторов (4 Ni-MH аккумулятора типа АА)    85-265 (47-400 Гц) 12 4,8
Габариты, мм    224х106х40
Масса с аккумуляторами, кг    не более 0,75
