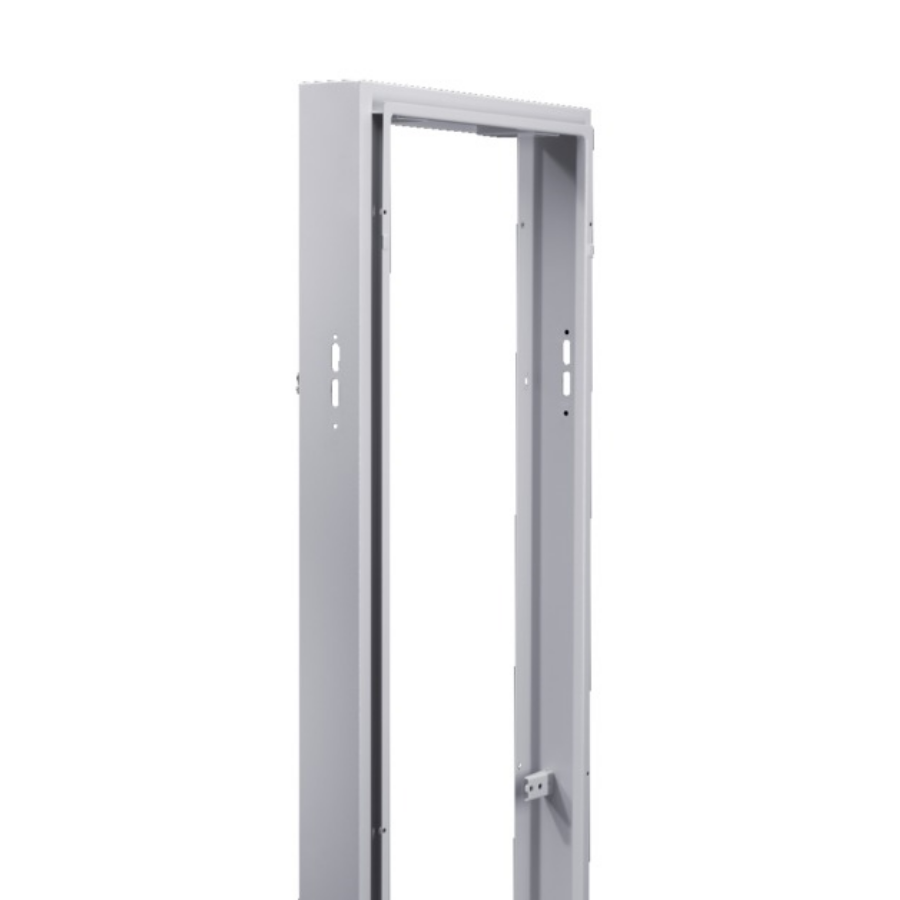

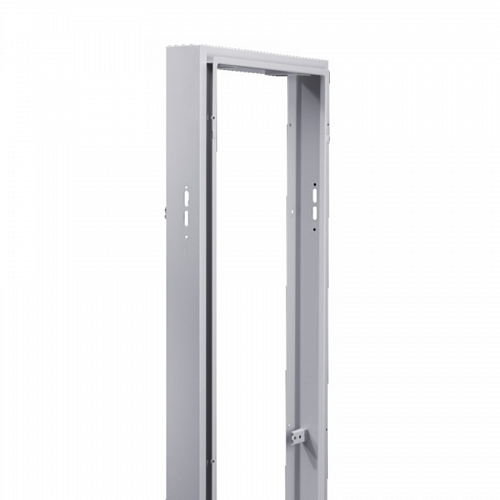

TS Кожух разъединителя 2000x600мм RAL7035

Описание:    Вкл. блокировку основной двери для безопасной блокировки распределительных шкафов и линеек распределительных шкафов по нормам США, только в сочетании с главными выключателями.
Преимущества:    В комбинации с исполнительным механизмом, блокировкой соседней двери, сдвижной штангой удовлетворяет требованиям UL 508 A.
Компактная конструкция с шириной 125 мм, монтируется на шкаф на выбор слева или справа. При помощи этого кожуха стандартные однодверные шкафы TS 8 могут быть переоборудованы в шкафы с разъединителями. Вся монтажная поверхность шкафа остается свободной.
При использовании соединителя монтажных панелей TS, страницу , монтажная поверхность основного шкафа увеличивается примерно на 100 мм по ширине.
Монтаж кожуха только на однодверном шкафу с трубчатой рамой двери
Два выреза для исполнительных рычагов на передней стороне для монтажа на различной высоте
Области применения:    Allen Bradley: 1494 F-M1/P1/S1 и 140 U-K-FCX04
Square D: 9422 A1
General Electric: TDA тип 1 и 2
Eaton NZM2(3)(4)-XSH-4x-...-NA для Type 4x
Eaton NZM2(3)(4)-XSH-12-...-NA для Type 12
Рукоятки Siemens для приводов Max-Flex с компактным силовым выключателем 3VL:
3VA9978-0CH72, сталь с эпоксидным покрытием, маркировка ON/OFF красная/черная (также в монтажном комплекте Max-Flex 3VA9..8-0CK12)
3VA9978-0CH82, сталь хромированная, маркировка ON/OFF красная/черная
3VL9600-3JP61, сталь с эпоксидным покрытием, маркировка ON/OFF черная/черная
3VL9600-3JP61, сталь с эпоксидным покрытием, маркировка ON/OFF черная/черная
Рукоятки Siemens для приводов Max-Flex с компактным силовым выключателем 3VL:
3VL9600-3JP01, пластик, маркировка ON/OFF красная/зеленая (комплект поставки монтажного комплекта Max-Flex 3VL9.00-3JN01)
3VL9600-3JP21, сталь с эпоксидным покрытием, маркировка ON/OFF красно/черная
3VL9600-3JP41, сталь хромированная, маркировка ON/OFF красно/черная
3VL9600-3JP61, сталь с эпоксидным покрытием, маркировка ON/OFF черная/черная
Рукоятка Siemens для приводов Max-Flex-Antriebe с силовыми выключателями SENTRON (ED, FD, LD, JD, …) Арт. № для США: FHOH, сталь с эпоксидным покрытием, маркировка ON/OFF красно/черная
Материал:    Листовая сталь
Поверхность:    Порошковое покрытие
Цвет:    RAL 7035
Степень защиты IP согл. МЭК 60 529:    IP 55
Степень защиты NEMA:    NEMA 12
Комплект поставки:    Вкл. блокировку основной двери, защитную панель и крепежный материал.
Указание:    Шкаф перед кожухом разъединителя должен быть однодверным
Размеры:    Ширина: 125 mm
Высота: 2000 mm
Глубина: 600 mm
Упаковка:    1 шт.
Вес:    29,6 kg
EAN:    4028177693029
ETIM 6.0:    EC000712
ETIM 5.0:    EC000261
eCl@ss 8.0/8.1:    27180101
eCl@ss 7.0/7.1:    27189290
eCl@ss 6.0/6.1:    27189290
eCl@ss 5.1/5.1.4:    27182101
Описание продукции:    TS Кожух разъединителя (вариант для США), ШВГ: 100x2000x600 мм
