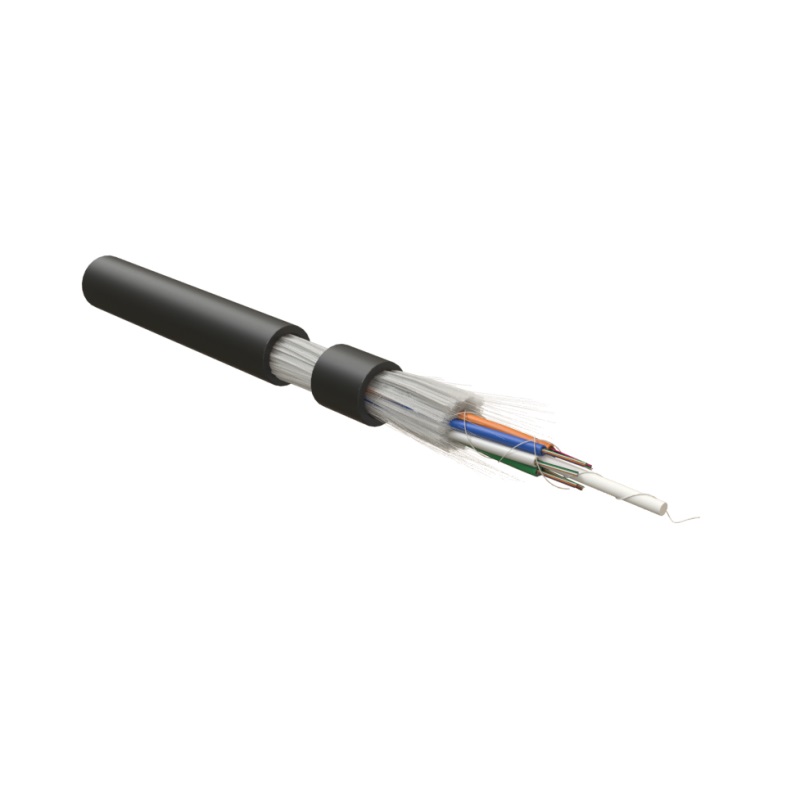

Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый, 24 волокна, армированный стекловолокном, многомодульная конструкц

Кабель со свободной укладкой волокон в нескольких гелезаполненных модулях (multi loose tube). Содержит 4–24 оптических волокна в первичном защитном покрытии 250 мкм, размещенных в модульных трубках. Волокна свободно уложены в модулях (трубках), заполненных гидрофобным тиксотропным гелем. Модули скручены вокруг центрального силового элемента методом SZ-скрутки и обернуты водоблокирующими нитями; силовой элемент также обернут водоблокирующими нитями. Для сохранения геометрии кабеля могут использоваться пластиковые кордели. Конструкция усилена упрочняющими стеклонитями и покрыта внешней оболочкой из полиэтилена. Внешняя оболочка соответствует требованиям для прокладки вне помещений, устойчива к воздействию УФ-излучения, влаги и низкой температуры.

Применение
Вне помещений. Полностью диэлектрический самонесущий кабель для прокладки между опорами, многомодульной конструкции со свободной укладкой волокон. Построение магистральных подсистем вне помещений, организации магистральной кроссовой разводки. Предназначен для подвеса на опорах воздушных линий связи, между столбами городского освещения, зданиями и сооружениями. Пригоден для прокладки в трубопроводах и кабельной канализации, а также непосредственно в грунт.

· Внешние магистрали (campus backbone)
· Прокладка по воздуху между зданиями
· Прокладка на опорах и между зданиями до 70 м (в климатической зоне 2 РФ)
· Условия влаги и низкой температуры
· Прокладка непосредственно в грунт

Особенности и преимущества
· Диэлектрический самонесущий кабель
· Стойкость к УФ, влаге, низкой температуре
· Надежная защита от влаги гидрофобным гелем
· Волокна в первичном защитном покрытии 250 мкм свободно уложены в оптических модулях (трубках)
· Внешняя оболочка из полиэтилена черного цвета
· Расстояние между опорами подвеса до 70 метров

Тип оптического волокна:    SM 9/125 (SMF-28 Ultra)
Количество волокон:    24 волокна
Защитное покрытие волокна:    первичное акриловое покрытие
Оптический модуль:    модуль (трубка) из полибутилентерефталата
Наполнитель модуля:    гидрофобный тиксотропный гель (HTG)
Упрочняющие элементы:    стеклонити
Силовой элемент:    центральный диэлектрический элемент из стеклопластика (FRP)
Материал внешней оболочки:    PE (полиэтилен)
Внешний диаметр:    8.8 мм
Цвет:    черный
Среда эксплуатации:    вне помещений (out)
Область применения:    Применяется для подвеса на опорах воздушных линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями; в кабельной канализации, в трубах, в блоках, в тоннелях, в коллекторах, по мостам и эстакадам, внутри зданий и сооружений.
Общие характеристики
Рабочая длина волны:    1310 ... 1625 нм
Коэффициент затухания (на длине волны 1310 нм), не более:    0.34 дБ/км
Коэффициент затухания (на длине волны 1383 нм), не более:    0.32 дБ/км
Коэффициент затухания (на длине волны 1550 нм), не более:    0.18 дБ/км
Коэффициент затухания (на длине волны 1625 нм), не более:    0.2 дБ/км
Габариты и вес
Масса 1 км кабеля:    61.2 кг
Эксплуатационные характеристики
Температура эксплуатации:    -60 °С ... +70 °С
Температура монтажа:    -30 °С ... +50 °С
Температура хранения:    -60 °C ... +70 °C
Допустимое растягивающее усилие (монтаж):    3000 Н
Допустимое растягивающее усилие (эксплуатация):    3000 Н
Стойкость к растяжению силой (макс.):    3 кН
Минимальный радиус изгиба:    15D
Стойкость к раздавливающим усилиям:    300 Н/см
Стойкость к динамическим изгибам:    20 циклов на угол ±90°
Стойкость к удару:    10 Дж
Стойкость к осевому кручению:    10 циклов на угол ±360° на длине 4 м
Стандарты
Соответствие стандартам:    Telcordia GR-20-CORE, ANSI/ICEA-S-83-596
IEC 60794, ANSI/TIA-568, TIA-455, ISO/IEC 11801
Пожаробезопасность: ПРГО 2 (ГОСТ 31565)
TIA/EIA FOTP-82В (водонепроницаемость)
PE UV: ICEA S-87-640 (outdoor)

Вес:    0.067 кг
Объем:    0.00009 м3
