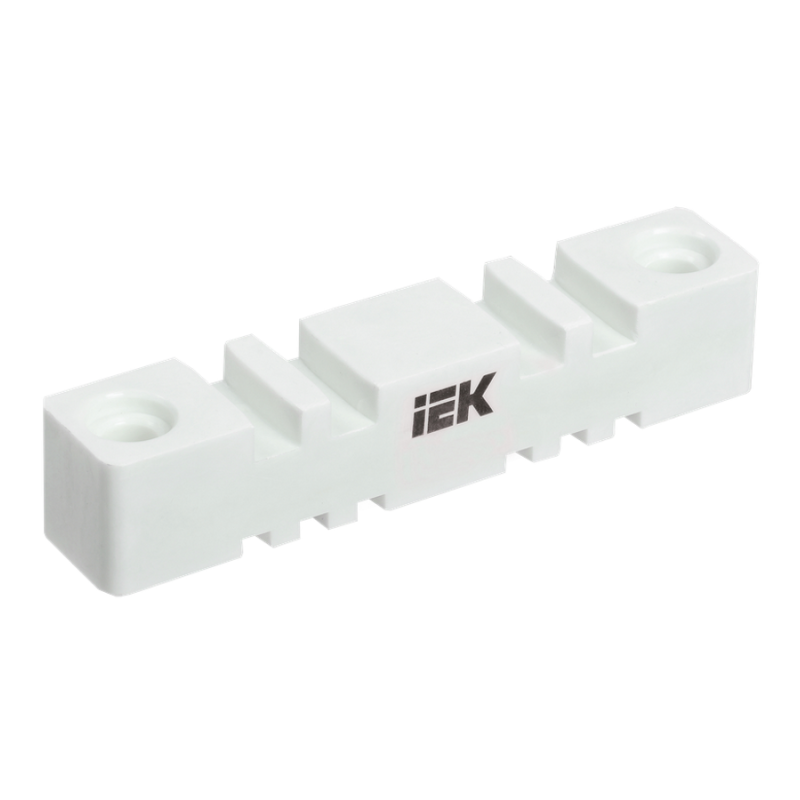

Изолятор шинный плоский ИШП 3P для шин 5 и 10 мм 270 мм IEK

Предназначены для крепления и изоляции силовых токоведущих шин в электрических распределительных шкафах и щитах с номинальным током от 250 до 4000 A. Используются для организации шинных сборок и установки различных ответвлений от центральных шин при сборке щитов НКУ различного назначения. Изолятор имеет 2-х или 3-х фазное исполнение и обеспечивают крепление шин толщиной 5 и 10 мм. Выполнены из SMC материала.

Преимущества
Удобный и быстрый монтаж кабельных трасс.
Высокая прочность SMC материала изолятора гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
Универсальный изолятор обеспечивает возможность применения от 1 до 3 медных или алюминиевых шин толщиной от 5 до 10 мм на токи от 250 до 4000 А.
Широкий ассортиментный ряд изоляторов соединительных шпилек позволяет использовать шины толщиной до 120 мм.

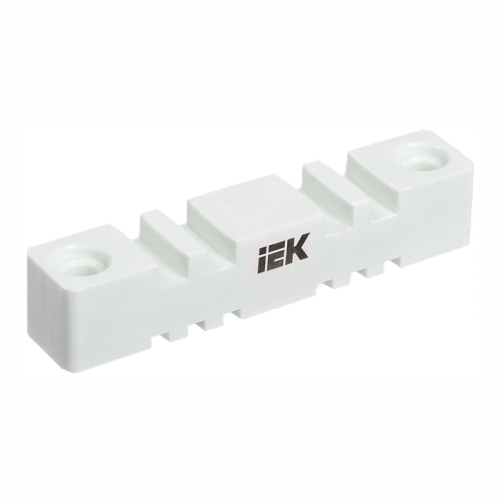

Изолятор шинный плоский ИШП 3P для шин 5мм и 10мм 270мм IEK
Особенности конструкции
SMC материал изолятора гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
SMC материал изолятора гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.

Возможность установки шин толщиной 5 и 10 мм.
Возможность установки шин толщиной 5 и 10 мм.

Для быстрой сборки комплекта используются изолирующие втулки диаметром 20 мм и соединительные шпильки М10.
Для быстрой сборки комплекта используются изолирующие втулки диаметром 20 мм и соединительные шпильки М10.

Технические характеристики
Количество полюсов    3
Тип конструкции    Изолятор ступенчатый
Макс. номин. ток, А    3300
Пакет шин 5(3), 10(2)    Да
Глубина, мм    35.0
Предел прочности на изгиб, Мпа    123
Материал    Полиэстер SMC
Диам отв под крепежные болты в шинах, мм    12.0
Цвет    Белый
Номин раб напряжение, В    400
Высота, мм    35.0
Категория горючести по ГОСТ 28157    ПВ-0
Температура эксплуатации, °C    -40...60
Расстояние между шинами, мм    100
Ударная вязкость, кДж на м2    ≥ 25
Толщина шин, мм    5 и 10
Кратковрем выдерж напряж промышл частоты, кВ    8.0
