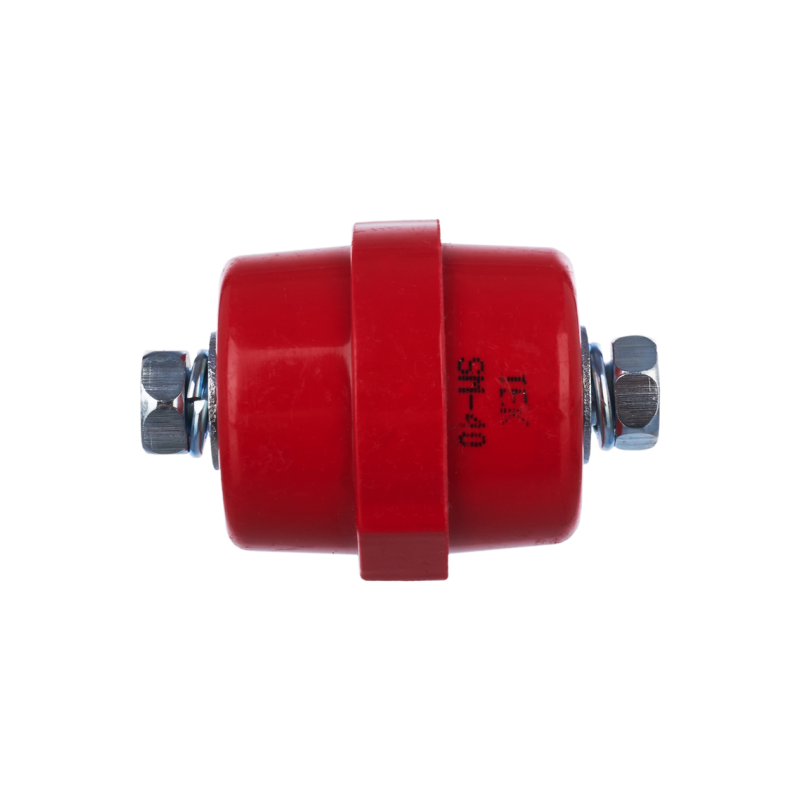

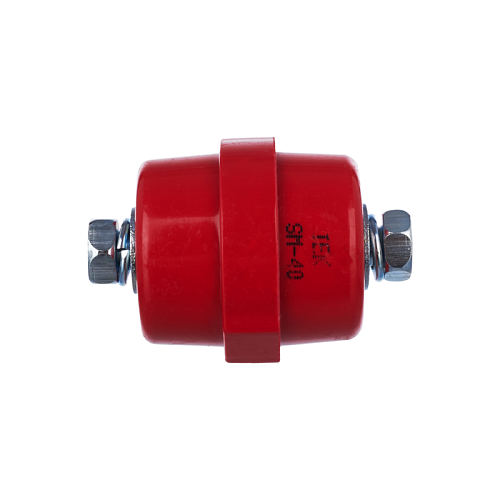

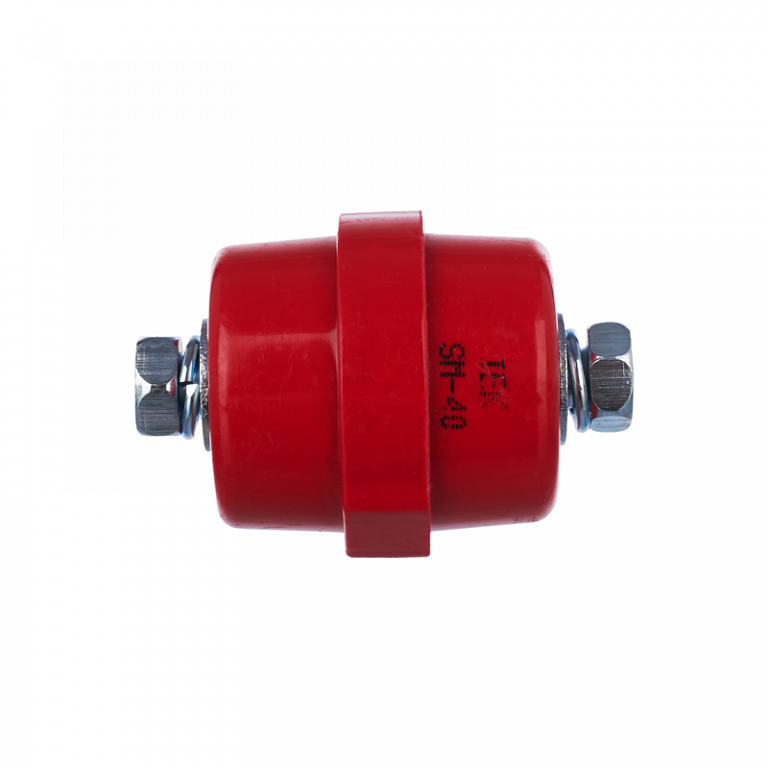

Изолятор SM40 (М8) силовой с болтом IEK

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).


Преимущества
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Изолятор SM40 (М8) силовой с болтом IEK
Технические характеристики
Количество полюсов    1
Тип конструкции    Изолятор SM
Макс. номин. ток, А    475
Метрический размер резьбы - М    8
Пакет шин 5(3), 10(2)    Нет
Наименьший наружн диаметр, мм    34
Цвет    Красный
Материал    Полимерный материал
Вид или марка материала    Полиамид усиленный стекловолокном
Высота, мм    40.0
Длина резьбы, мм    12
Механ разрушающий крутящий момент, кНм    0.6
Механ разрушающая сила на изгиб, кН    10
Кол-во болтов на изолятор, шт    2
Расстояние между шинами, мм    50...125
Наибольший наружн диаметр, мм    41
Температура эксплуатации, °C    -40...60
Номин раб напряжение, В    1000
Выдерж напряж грозового импульса, кВ    12.0
Толщина шин, мм    -
