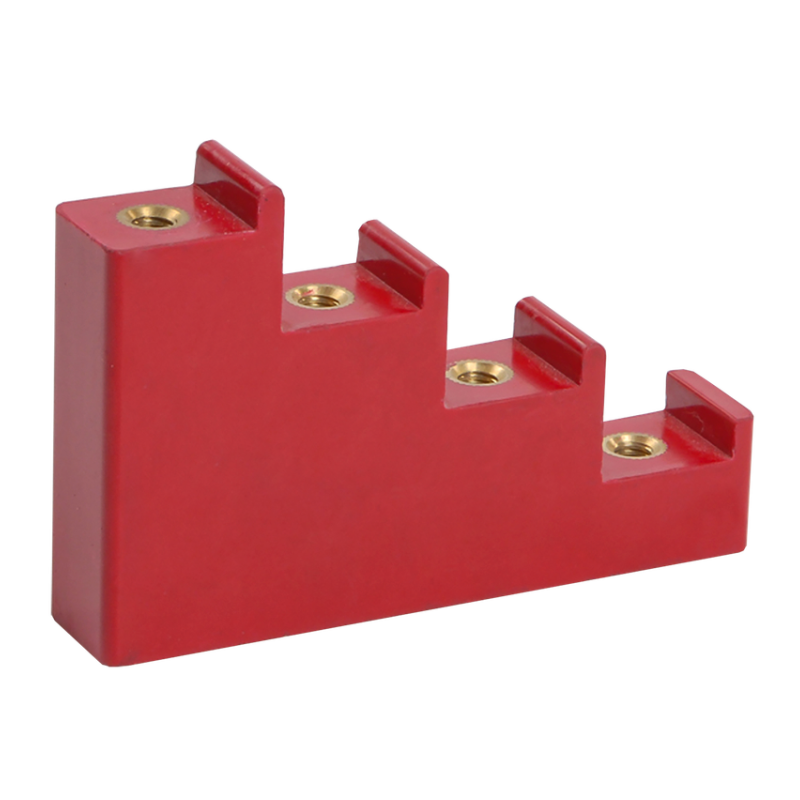

Изолятор ступенчатый ИС4-20 (М6) силовой ИЭК

Ступенчатые изоляторы IEK предназначены для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.

Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами. Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Преимущества
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Изолятор ступенчатый ИС4-20 (М6) силовой IEK
Технические характеристики
Количество полюсов    4
Тип конструкции    Изолятор ступенчатый
Макс. номин. ток, А    300
Метрический размер резьбы - М    6
Пакет шин 5(3), 10(2)    Нет
Температура эксплуатации, °C    -60...80
Ширина, мм    100.0
Материал    Полимерный материал
Высота, мм    66.0
Кратковрем выдерж напряж промышл частоты, кВ    2.5
Разрушающий крутящий момент, нм    25
Предел прочности на изгиб, Мпа    125
Момент затяжки болтов крепленния шин, нм    6.0
Выдерж напряж грозового импульса, кВ    7.5
Напряж пробоя изоляции промышл частоты, кВ    5.0
Вес, г    130
Диам отв под крепежные болты в шинах, мм    6.6
Расстояние между шинами, мм    25
Вид или марка материала    Полиамид усиленный стекловолокном
Толщина шин, мм    -
Глубина, мм    20.0
Номин раб напряжение, В    660
Цвет    Красный
Длина резьбы, мм    10
