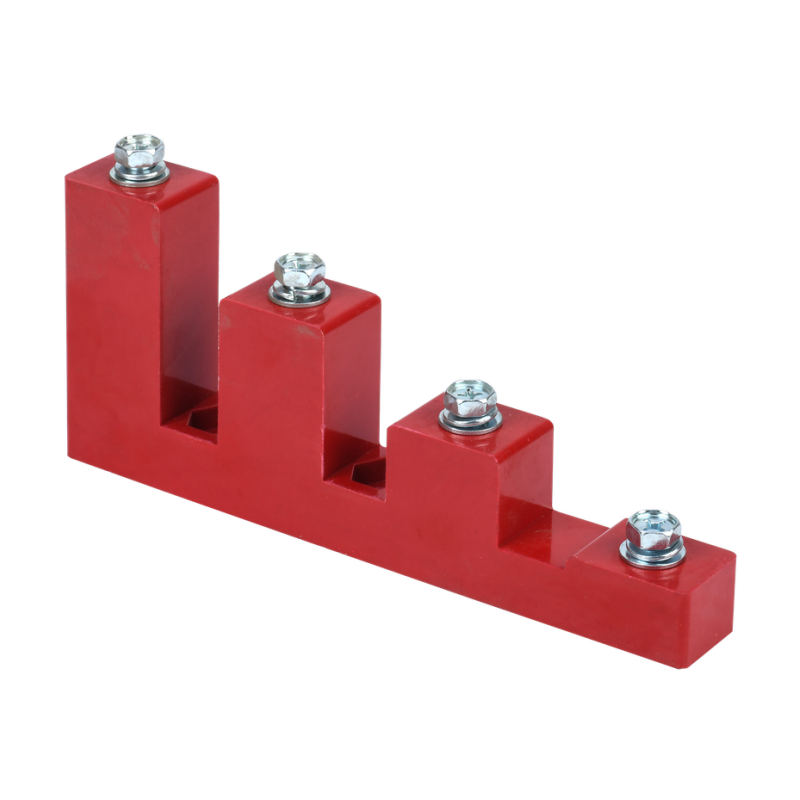

Изолятор ступенчатый ИСв4-40 (М10) силовой с болтом IEK

Ступенчатые изоляторы IEK предназначены для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.

Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами. Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Преимущества
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Изолятор ступенчатый ИСв4-40 (М10) силовой с болтом IEK
Технические характеристики
Количество полюсов    4
Тип конструкции    Изолятор ступенчатый
Макс. номин. ток, А    900
Метрический размер резьбы - М    10
Пакет шин 5(3), 10(2)    Нет
Глубина, мм    30.0
Момент затяжки болтов крепленния шин, нм    10.0
Кратковрем выдерж напряж промышл частоты, кВ    3.0
Цвет    Красный
Разрушающий крутящий момент, нм    60
Длина резьбы, мм    15
Номин раб напряжение, В    660
Расстояние между шинами, мм    63
Напряж пробоя изоляции промышл частоты, кВ    14.0
Выдерж напряж грозового импульса, кВ    18.0
Вес, г    640
Диам отв под крепежные болты в шинах, мм    11.0
Кол-во болтов на изолятор, шт    4
Температура эксплуатации, °C    -60...80
Материал    Полимерный материал
Вид или марка материала    Полиамид усиленный стекловолокном
Предел прочности на изгиб, Мпа    125
Ширина, мм    229.0
Толщина шин, мм    -
Высота, мм    100.0
