Эволюция интеллектуальных PDU: проектные решения SERVER RACK для ЦОД

Современный рынок центров обработки данных (ЦОД) переживает фундаментальную трансформацию, обусловленную ростом вычислительных нагрузок, внедрением высокопроизводительных систем ИИ и консолидацией серверного парка. Эти тенденции порождают новые жёсткие требования к инфраструктуре электропитания: плотность мощностей на единицу площади неуклонно растёт, одновременно с этим усложняются схемы резервирования, а каждый свободный юнит в стойке приобретает стратегическую ценность. Традиционные блоки распределения питания (PDU) зачастую не справляются с задачами из-за ограниченного рабочего температурного диапазона, отсутствия интеллектуального мониторинга, неудобного монтажа, невозможности оперативной замены модулей без отключения потребителей. Интеллектуальные PDU проектной линейки SERVER RACK стали инженерным ответом на системные потребности отрасли. Мы предлагаем не готовые изделия с фиксированными характеристиками, а платформенные решения, адаптируемые под архитектуру конкретного ЦОД.

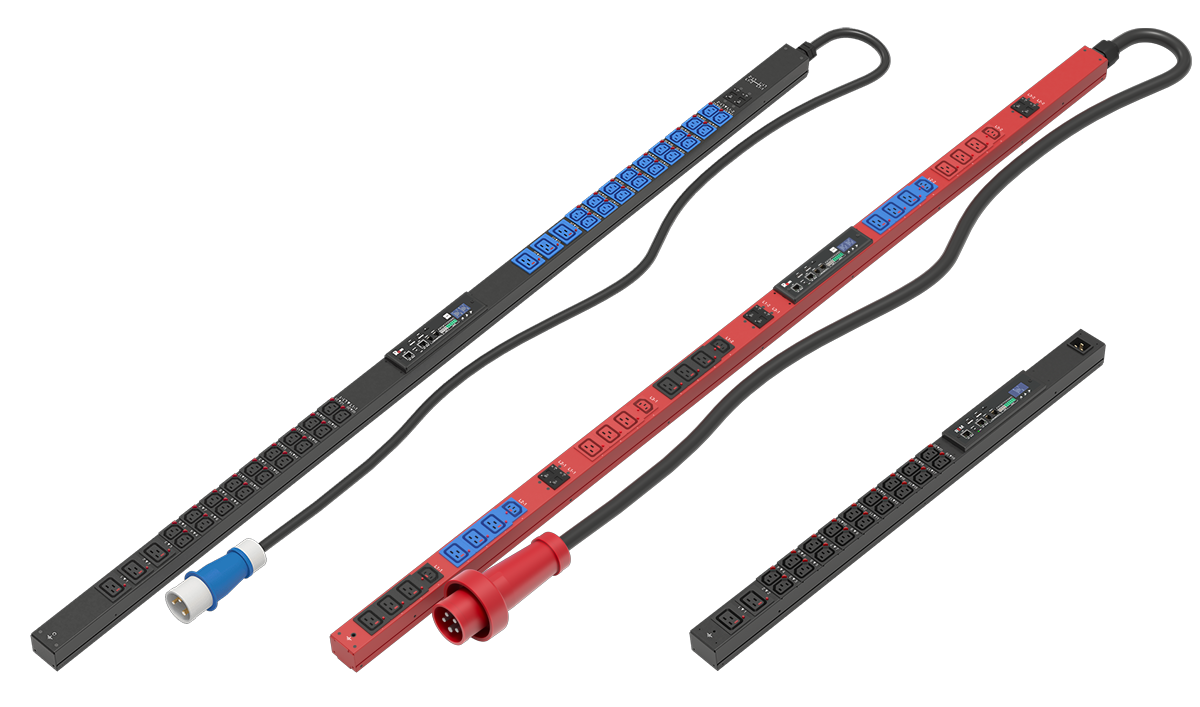

Вертикальные проектные PDU серии REM-3MC

Проектная линейка вертикальных интеллектуальных блоков распределения питания разработана в соответствии со всеми требованиями современных ЦОД. Благодаря использованию компонентов с повышенным ресурсом и соединению контуров с помощью жёстких шин в изоляции PDU стабильно функционируют при температуре окружающей среды до +60 °C. Модели позволяют измерять параметры электропитания по контурам (фазам) без управления розетками. Монтаж максимально универсален: блоки крепятся с любой из трёх сторон при помощи удобных «пуговиц». При этом PDU REM-3MC не перекрывают рабочие юниты, сохраняя полезное пространство для серверов. Инженеры оценят чёткую маркировку каждого контура и розеток, фиксацию IEC LOCK, надёжно закреплённые в стальном корпусе шнуры и низкопрофильные магнитогидравлические автоматические выключатели с детектированием положения; SoC-контроллер на Linux с поддержкой гибкой логики, фотофиксации, функций СКУД и технологии ComPWR, которая обеспечивает резервное питание контроллера от соседнего блока. Контроллер R-3MC поддерживает полноценную горячую замену: все активные компоненты выполнены на извлекаемом модуле, который можно заменить, не обесточивая блок и подключённое оборудование, что многократно продлевает жизнь PDU.

Для модификации 3×32 А и 3×63 А разработаны модели с 21 розеткой C13L и 21 розеткой C39L (универсальные розетки, которые совмещают в себе розетки C13, C15, C19, C21) с габаритами 1804 × 56 × 51 мм. Такое сочетание розеток позволяет кратно увеличить количество мощных устройств, подключаемых к PDU.

Для одно- и трёхфазных PDU 32 A предусмотрены модели с классическими модификациями на 36 розеток C13L и 6 розеток C19L и габаритами 1820 × 54 × 49 мм. Модель 3×16 А выполнена в том же форм-факторе, но в универсальном исполнении на 30 розеток C13L и 12 розеток C39L.

Для использования вертикального органайзера в серверном двухсекционном шкафу Colocation, где зачастую на счету каждый юнит, разработан однофазный PDU 16 A. Модель имеет 18 розеток C13L и 2 – C19L, а габариты составляют всего 874 × 54 × 49 мм.

Помимо чёрного (RAL9005) цвета корпуса PDU доступно исполнение в красном (RAL3000) и синем (RAL5005) цвете.

Проектные PDU 19” серии REM-4MC с АВР

Благодаря компактному контроллеру R-4MC в блоках розеток серии размещены дополнительные розетки и расширена функциональность 19-дюймовых PDU. 90 % программной и аппаратной платформы серия PDU унаследовала от серии REM-3MC.

Для обеспечения бесперебойности электроснабжения оборудования с одним блоком питания, включая компоненты СКУД, применяются блоки розеток с АВР. В линейке проектных PDU представлены модели с АВР и сетевым мониторингом в форм-факторе 1U 19’’ и с рекордным временем переключения между вводами, составляющим 8–10 мс. В PDU реализована аппаратная блокировка, исключающая одновременное включение двух вводов. На корпусе предусмотрены механические кнопки для локального управления и информативный OLED-дисплей, который обеспечивает мгновенный доступ к параметрам сети, контроль и оценку качества электропитания, а также программную настройку приоритетного ввода, порогов срабатывания защиты по напряжению, току и времени возврата на приоритетный ввод. Для каждого контура установлен низкопрофильный магнитогидравлический автоматический выключатель с детектированием положения.

Самый мощный PDU в линейке – АВР 32 А глубиной 200 мм без управления розетками c 8 универсальными розетками C39L, разделёнными на два контура.

Для удобного подключения к вертикальным блокам розеток и ИБП разработан PDU с АВР 16 А без управления розетками глубиной 120 мм и входом C20 на корпусе. PDU доступен в классическом исполнении с 6 розетками C13L и 1 розеткой C19L и в универсальном – с 6 розетками C13L и 2 розетками C39L.

PDU с АВР 16 А с управлением и измерением параметров электропитания каждой розетки глубиной 120 мм с 6 розетками schuko, в котором установлены реле, не требующие питания для сохранения состояния, – отлично подойдёт для управления оборудованием, оснащённым стандартными европейскими вилками.

Помимо решений с АВР, в серии представлена горизонтальная однофазная модель с измерением по контуру (фазе) на 16 А глубиной всего 60 мм с 6 розетками C13L и 2 розетками C39L.

Термостойкие шнуры REM

Систему электропитания линейки SR дополняют термостойкие силовые шнуры с увеличенным сечением проводников. Шнуры разработаны для постоянной эксплуатации при температуре окружающей среды до +60 °С. Увеличенное сечение медных проводников (1,5 и 2,5 мм²) и специальный ПВХ-компаунд повышенной термостойкости предотвращают деформацию, растрескивание и потерю свойств кабеля в зонах с интенсивным тепловыделением в ЦОД.

Термостойкие шнуры REM представлены моделями с вилками С14 / С20, рассчитаны на ток 10 / 16 А, длина шнура – 0,5 / 1 м, цвет – красный / синий.

PDU линейки SERVER RACK – оптимальный выбор для ЦОД

Блоки розеток проектной линейки разрабатываются под заказ: доступен выбор типа и количества розеток, способа ввода, цвета корпуса и индивидуальной маркировки. Такой подход гарантирует идеальную совместимость с существующей инфраструктурой и избавляет заказчика от компромиссов, связанных с типовыми изделиями.

Сочетание передовой инженерии, интеллектуального контроля и гибкой кастомизации делает PDU REM проектной линейки оптимальным выбором для дата-центров, ориентированных на максимальную отказоустойчивость, рациональное использование монтажного пространства и удобство эксплуатации.
