Новинка – напольные всепогодные шкафы ШТВ-1 и ШТВ-2 с системой климат-контроля

Уважаемые партнеры,

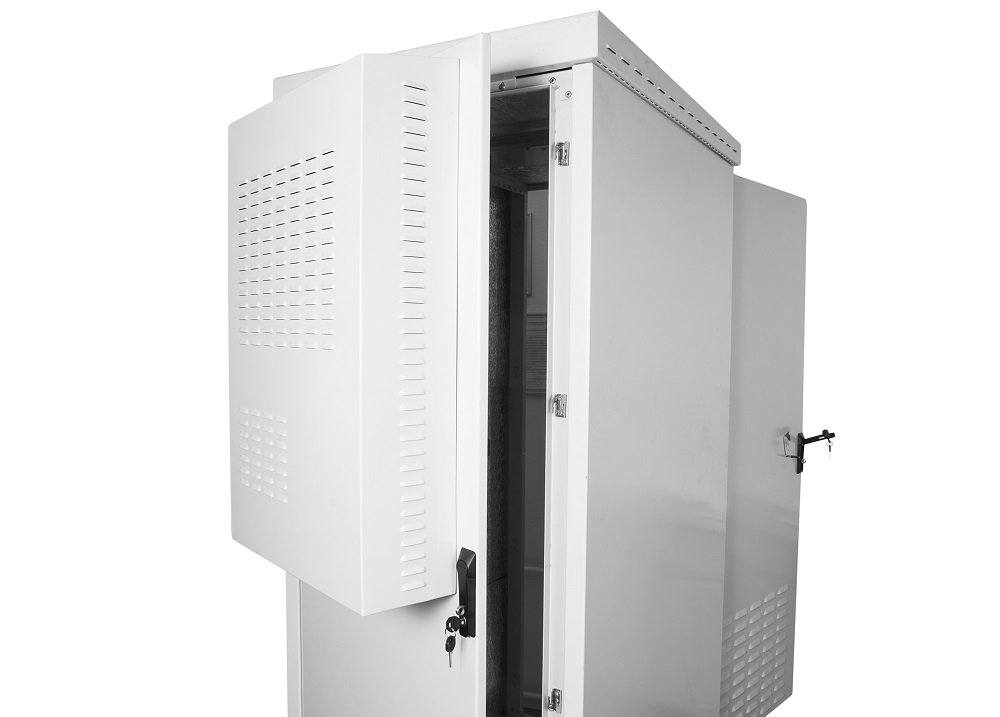

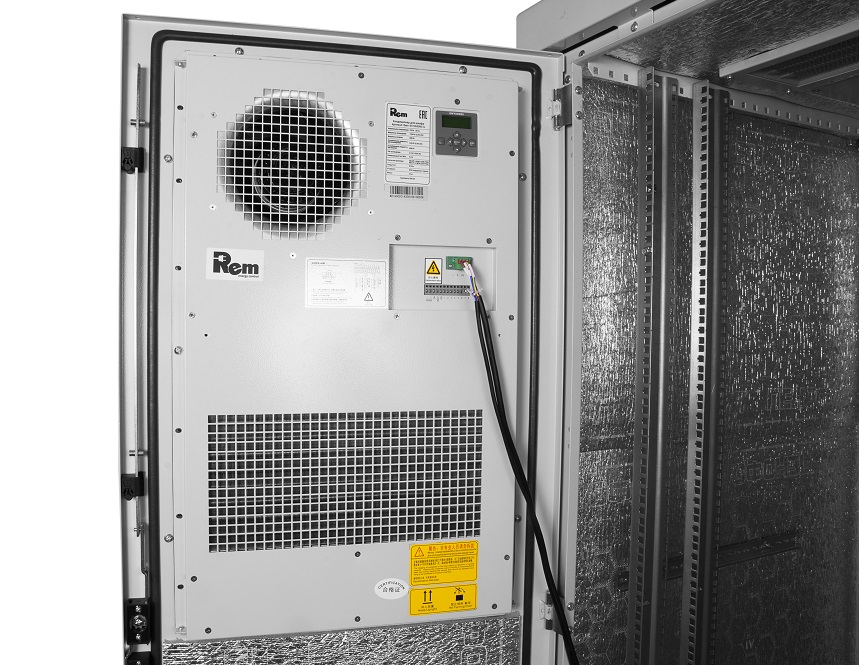

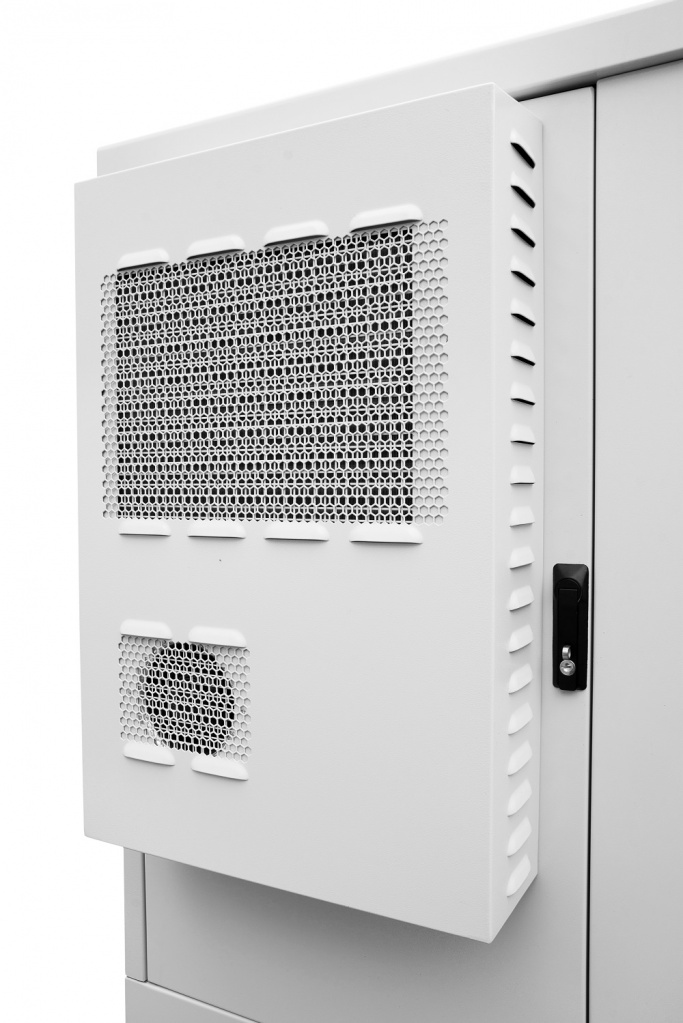

Производственная группа Ремер уже много лет производит различные всепогодные шкафы. Не секрет, что со временем производитель становится экспертом в своём направлении. По многочисленным просьбам было разработан и в начале этого года представлено рынку готовое решение: климатический навесной телекоммуникационный шкаф с предустановленной системой ввода питания, нагрева и охлаждения. Это позволило покупателям не заниматься долгими расчётами энергопотребления и тепловыделения, входящих и исходящих воздушных потоков. Компании перестали тратить время на сборку, сэкономили деньги и получили надёжное испытанное и сертифицированное изделие. Популярность готового решения «в коробке» подтвердила правильность решения развивать данное направление, и теперь покупателям предлагаются напольные всепогодные шкафы с предустановленной системой климат-контроля REM. Это готовое решение, которое позволит охлаждать оборудование внутри шкафа в летний период и поддерживать в нём положительную температуру в холодное время года. Система климат-контроля REM, установленная на передней двери шкафа, представляет собой кондиционер мощностью от 1000 до 2000 Вт с нагревателем, имеющим мощность по теплу от 500 до 1000 Вт.

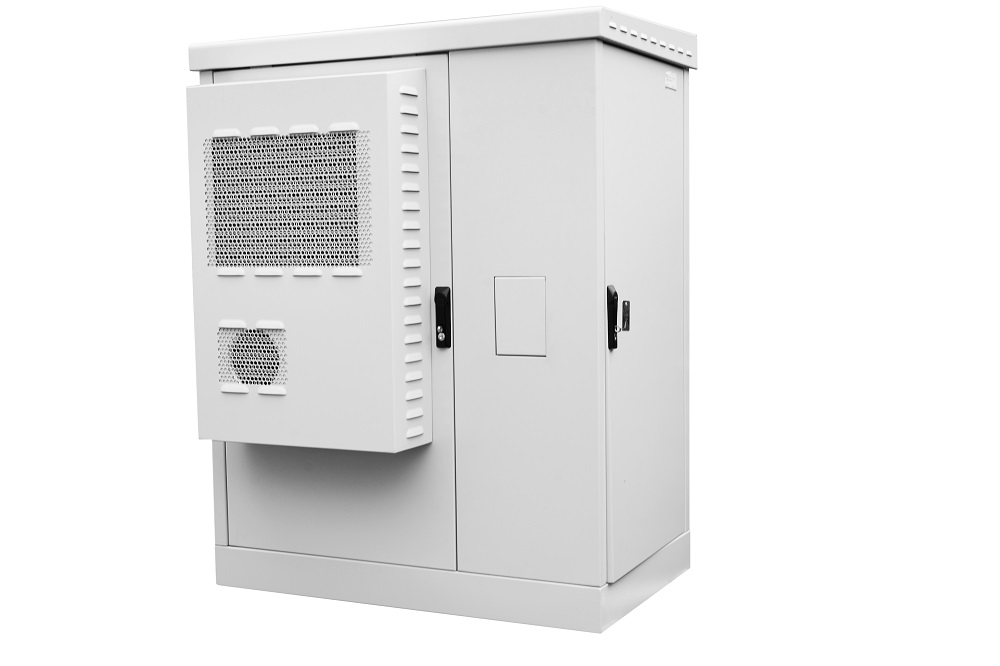

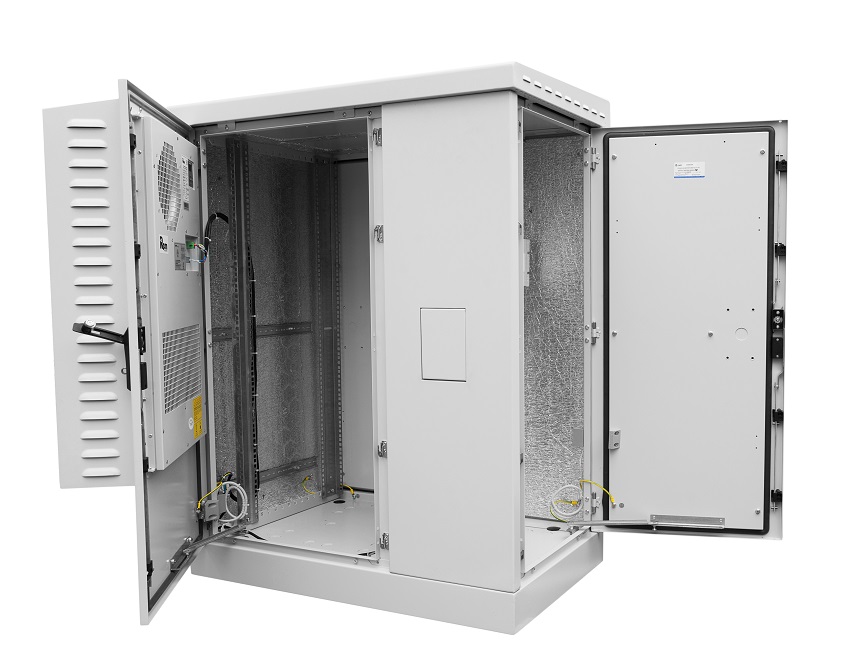

Шкафы укомплектованные серии ШТВ-1 и ШТВ-2 предназначены для размещения автономно функционирующего активного и пассивного телекоммуникационного оборудования, обеспечивают защиту от воздействия окружающей среды и несанкционированного доступа, а также поддерживают требуемый температурный режим во внутреннем пространстве. Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254, не ниже IP54.

В основании шкафа предусмотрены отверстия для ввода кабелей. В дне каркаса и стенке между отсеками (для ШТВ-2) возможно разное количество отверстий разного диаметра для установки кабельных вводов по требованию заказчика. В комплект поставки входят два кабельных ввода с гайкой М32 (типа MG32A-25G), 10 резиновых заглушек для отверстий под ввод кабеля, а также набор для блокировки задней двери изнутри шкафа.

В шкафах используется только сертифицированное климатическое оборудование торговой марки REM и электроустановочные компоненты европейского производства. Нам важно, чтобы покупатель получил в пользование исключительно надёжное безотказное решение.

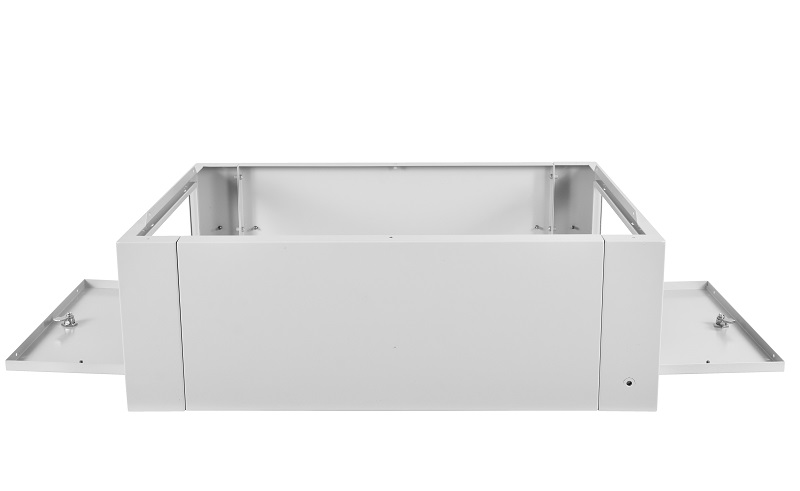

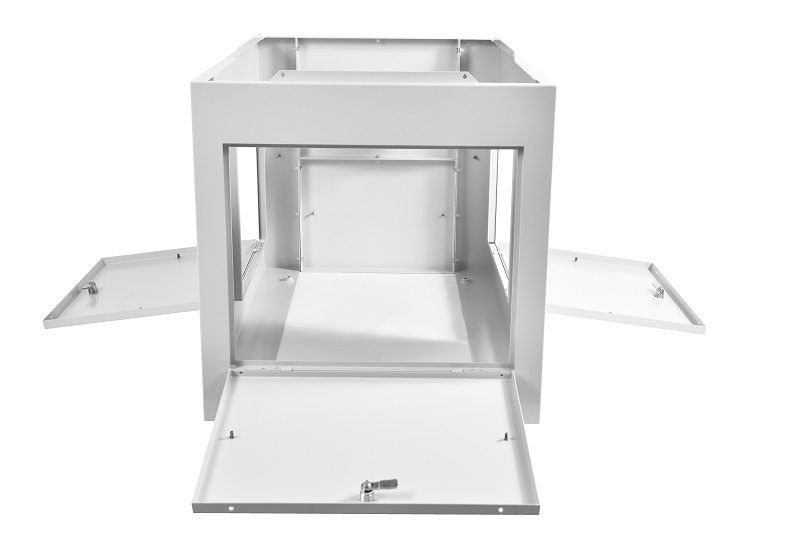

Предусмотрен широкий ряд аксессуаров для дополнительной защиты и удобства обслуживания в процессе эксплуатации (дополнительные цоколи 300 и 600 мм с дверцами для обслуживания, крыша с выдвижным козырьком, усиленный замок и т. д.).

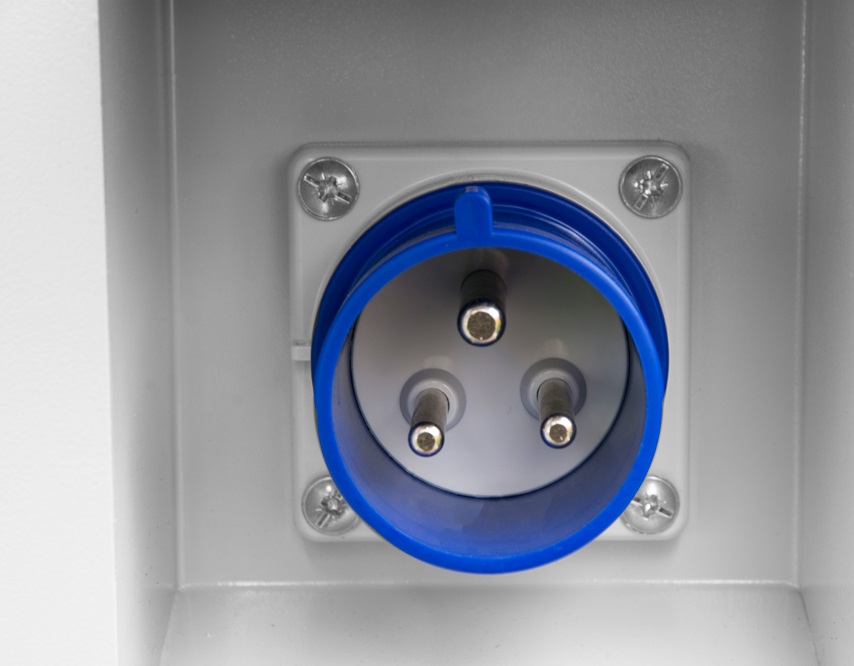

Питание изделия осуществляется от электрической сети переменного тока напряжением 220 В частотой 50 Гц. Для шкафов двухсекционных моделей ШТВ-2 предусмотрена возможность подключения резервного питания через розетку (вилку) 32 А типа DEKraft серии ВЩ-102 (или аналогичной) от внешнего источника номинальным напряжением 220 В частотой 50 Гц.


Изделие имеет I класс защиты от поражения электрическим током в соответствии с ГОСТ 12.2.027.0-96. В части стойкости к механическим внешним воздействующим факторам при эксплуатации шкафы соответствуют группе М1 по ГОСТ 17516.1.

Изделие производится в климатическом исполнении У1 по ГОСТ 15150 и предназначено для уличной эксплуатации при температуре от минус 50 до 45 °С и относительной влажности воздуха не более 80 % при 20 °С.

Допустимая распределенная статическая нагрузка до 800 кг.

Питание системы климат-контроля осуществляется через ВРУ.



Перечень устанавливаемого оборудования

Наименование

Количество (шт.)
ШТВ-1/ШТВ-2

ВРУ

1/1

Датчик открытия двери

2/3

Вилка генератора

0/1

Кулачковый переключатель

0/1

Клеммы проходные

0/5

Шина заземления

1/1

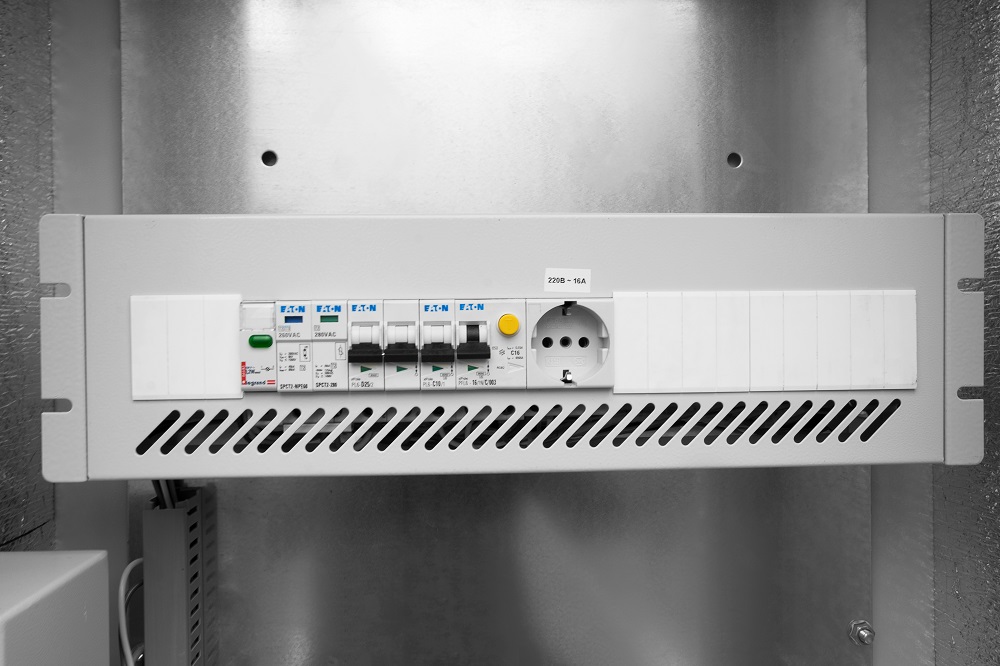

Состав ВРУ

Наименование

Количество (шт.)

Разрядник перенапряжения

1

Индикатор напряжения

1

Выключатель автоматический Eaton

2

Выключатель дифференциальный защитный Eaton

1

Розетка для установки на DIN-рейку

1

Клеммные зажимы

8

Шпилька заземления

1

Клемма заземления

1

Исполнение с установленной мощностью (охлаждение/нагрев)

Артикул

Мощность кондиционера, Вт

Мощность нагревателя, Вт

ШТВ-1-24.7.6-К3АА-ТК

1000

500

ШТВ-1-24.7.9-К3АА-ТК

1000

500

ШТВ-1-30.7.6-К3АА-ТК

1500

800

ШТВ-1-30.7.9-К3АА-ТК

1500

800

ШТВ-1-36.7.6-К3АА-ТК

2000

1000

ШТВ-1-36.7.9-К3АА-ТК

2000

1000





Артикул

Мощность кондиционера, Вт

Мощность нагревателя, Вт

ШТВ-2-24.10.6-К3А3-ТК

1000

500

ШТВ-2-24.10.9-К3А3-ТК

1000

500

ШТВ-2-30.10.6-К3А3-ТК

1500

800

ШТВ-2-30.10.9-К3А3-ТК

1500

800

ШТВ-2-36.10.6-К3А3-ТК

2000

1000

ШТВ-2-36.10.9-К3А3-ТК

2000

1000






Шкафы прошли испытания на соответствие требованиям ТР ТС 004/2011, ТР ТС 020/2011, ГОСТ 32127-2013, имеют все необходимые сертификаты и доступны для заказа.

21.09.2017
