Уважаемые партнеры!

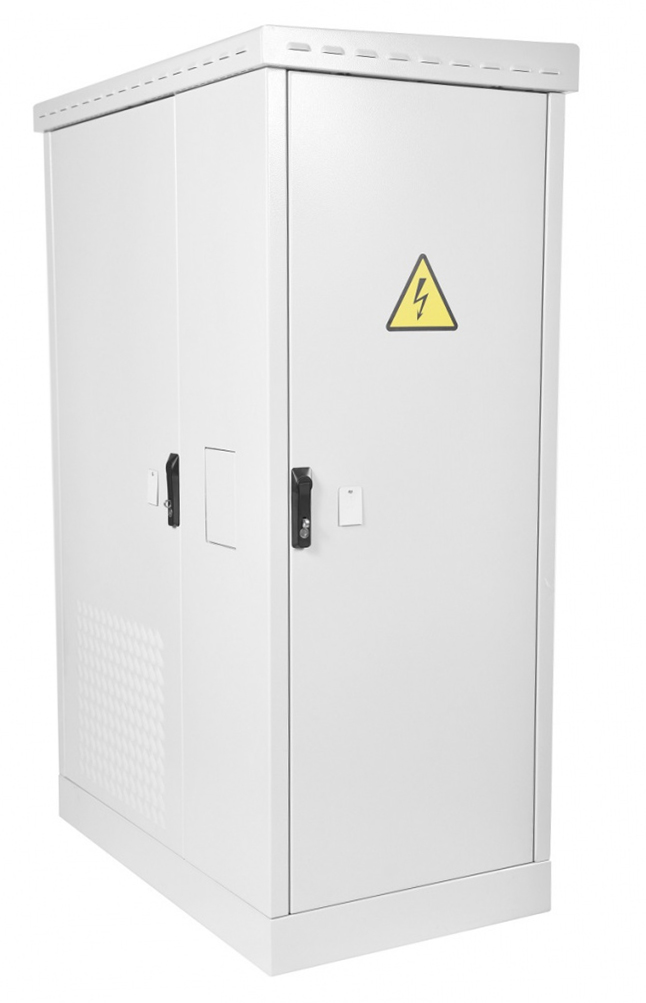

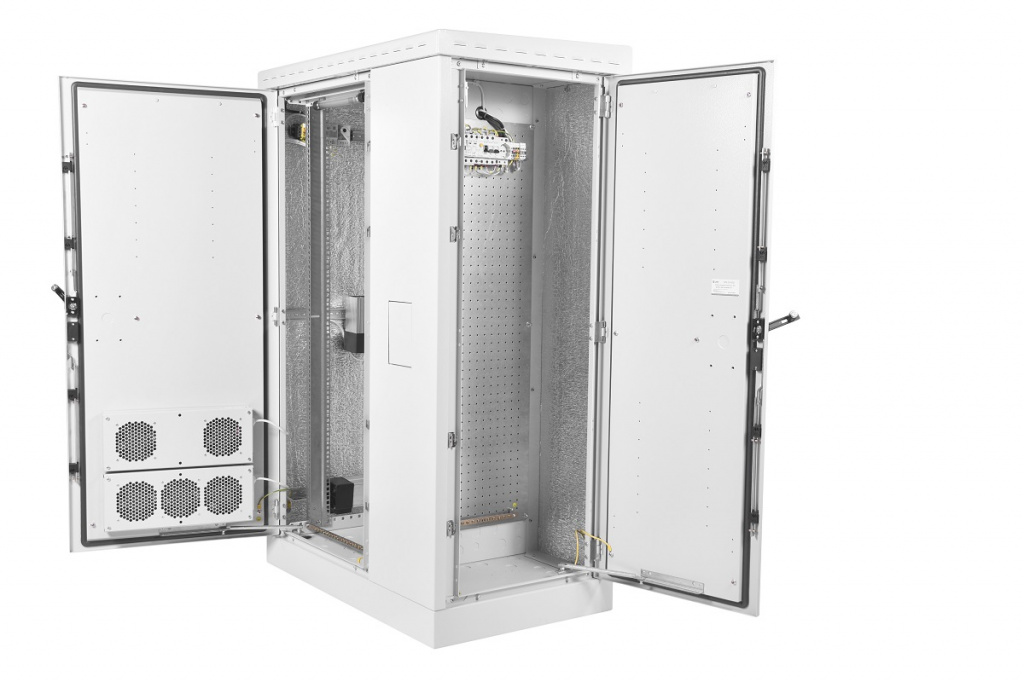

Сообщаем о расширении линейки всепогодных напольных укомплектованных шкафов ШТВ. Вариант с вентиляторами (Т1) выгодно отличается ценой от шкафов с кондиционером. При этом шкафы серий ШТВ-1 и ШТВ-2 в исполнении Т1 – наиболее простое и экономичное решение для регионов с холодным и умеренным климатом, где температура в самые жаркие часы не превышает критический диапазон рабочих температур устанавливаемого телекоммуникационного оборудования.

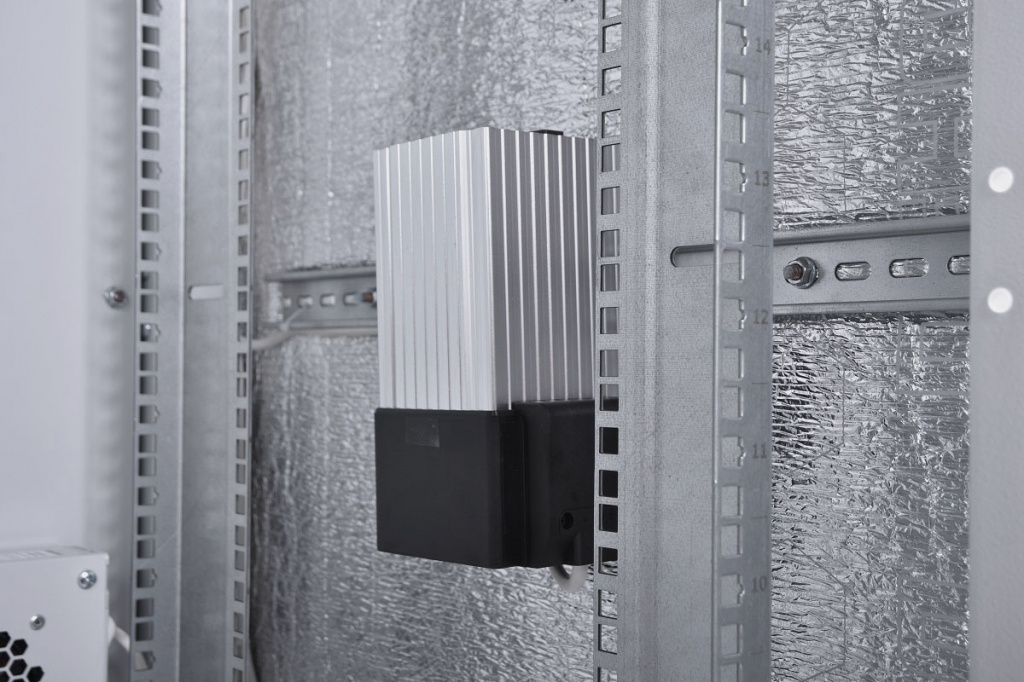

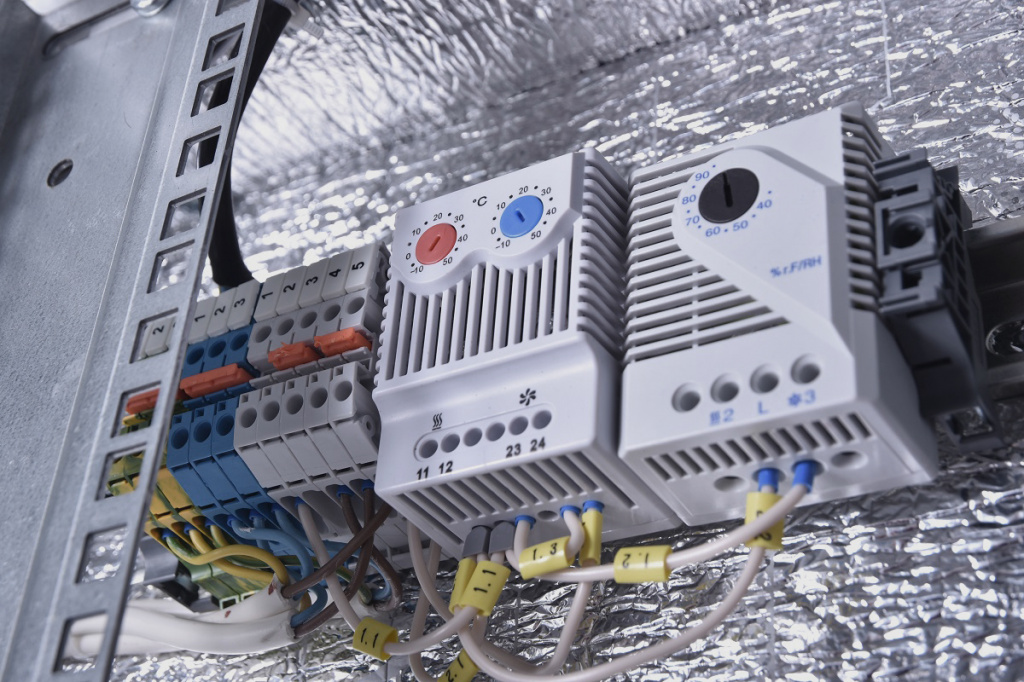

Заданные условия внутри шкафа поддерживают вентилятор и нагреватель. Нагреватели полупроводниковые общей мощностью от 250 до 800 Вт устанавливаются внутри шкафа на боковых стенках, имеют встроенные вентиляторы, что увеличивает их эффективность. В шкафу могут быть установлены один либо два нагревателя в зависимости от внутреннего объёма. Логика работы такова, что команды на включение и отключение нагревателей поступают как от термостата, так и от гигростата либо от двух приборов одновременно. Мощность устанавливаемых нагревателей, а также изолирующая способность утеплителя подобраны таким образом, что позволяют поддерживать температуру внутри шкафа примерно на 40…50 °С выше температуры наружного воздуха. При расчётах мощности нагрева нужно также учитывать возможное тепловыделение от устанавливаемого оборудования – чем оно сильнее, тем короче время работы нагревателя, что положительно сказывается на его надёжности и продлевает срок его службы.

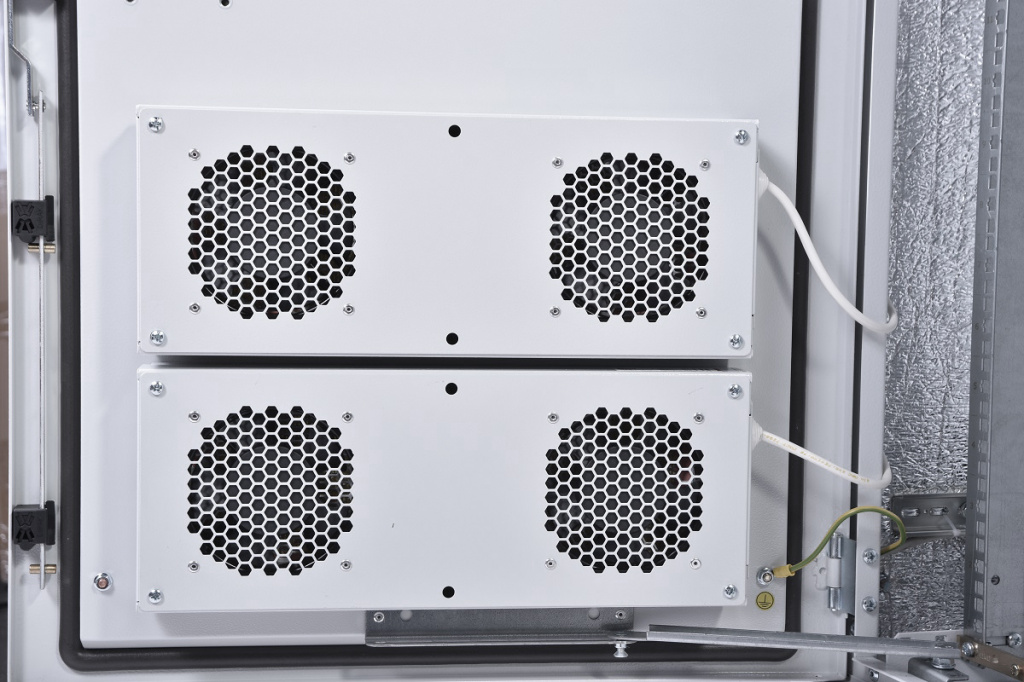

Вентиляторы охлаждения устанавливаются в нижней части передней двери шкафа. Приток воздуха осуществляется через наружную перфорацию двери шкафа, далее через впускной фильтр, имеющий повышенную площадь фильтрации, и затем через вентилятор серии R-FAN-x. Удаление воздуха происходит через выпускные фильтры, установленные в крыше шкафа. В шкафу может быть установлен один либо два вентилятора охлаждения в зависимости от внутреннего объёма. При сильном тепловыделении допускается установка дополнительных вентиляторов в дверь или крышу шкафа, в этом случае следует установить дополнительный фильтр R-FAN-F-IP55. Также при плотной установке оборудования и сильном тепловыделении от него для лучшей прокачки и перемешивания воздуха допускается установка юнитового вентилятора R-FAN-3K-1U или аналогичных моделей.

Мощность охлаждения в шкафах не является величиной постоянной, а зависит от расхода воздушного потока через шкаф, а также от разности температур внутри и снаружи шкафа. Расход прокачиваемого воздуха в свою очередь зависит от величины свободного воздушного потока вентиляторов, а также воздушного сопротивления перфорированных стенок и воздушных фильтров, степени их загрязнения.

SHTV-T1.jpg   SHTV-T1.jpg

SHTV-T1.jpg   SHTV-T1.jpg

SHTV-T1.jpg   Shtv-T1


Всепогодные напольные шкафы ШТВ-1 укомплектованные


Наименование продукции

Артикул

Шкаф уличный всепогодный напольный укомплектованный 12U (Ш700 × Г600), комплектация Т1-IP54

ШТВ-1-12.7.6-43АА-Т1

Шкаф уличный всепогодный напольный укомплектованный 12U (Ш700 × Г900), комплектация Т1-IP54

ШТВ-1-12.7.9-43АА-Т1

Шкаф уличный всепогодный напольный укомплектованный 18U (Ш700 × Г600), комплектация Т1-IP54

ШТВ-1-18.7.6-43АА-Т1

Шкаф уличный всепогодный напольный укомплектованный 18U (Ш700 × Г900), комплектация Т1-IP54

ШТВ-1-18.7.9-43АА-Т1

Шкаф уличный всепогодный напольный укомплектованный 24U (Ш700 × Г600), комплектация Т1-IP54

ШТВ-1-24.7.6-43АА-Т1

Шкаф уличный всепогодный напольный укомплектованный 24U (Ш700 × Г900), комплектация Т1-IP54

ШТВ-1-24.7.9-43АА-Т1

Шкаф уличный всепогодный напольный укомплектованный 30U (Ш700 × Г600), комплектация Т1-IP54

ШТВ-1-30.7.6-43АА-Т1

Шкаф уличный всепогодный напольный укомплектованный 30U (Ш700 × Г900), комплектация Т1-IP54

ШТВ-1-30.7.9-43АА-Т1

Шкаф уличный всепогодный напольный укомплектованный 36U (Ш700 × Г600), комплектация Т1-IP54

ШТВ-1-36.7.6-43АА-Т1

Шкаф уличный всепогодный напольный укомплектованный 36U (Ш700 × Г900), комплектация Т1-IP54

ШТВ-1-36.7.9-43АА-Т1


Всепогодные напольные шкафы ШТВ-2 укомплектованные


Наименование продукции

Артикул

Шкаф всепогодный напольный укомплектованный 12U (Ш700 × Г600) с эл. отсеком, комплектация Т1-IP54

ШТВ-2-12.10.6-43А3-Т1

Шкаф всепогодный напольный укомплектованный 12U (Ш700 × Г900) с эл. отсеком, комплектация Т1-IP54

ШТВ-2-12.10.9-43А3-Т1

Шкаф всепогодный напольный укомплектованный 18U (Ш700 × Г600) с эл. отсеком, комплектация Т1-IP54

ШТВ-2-18.10.6-43А3-Т1

Шкаф всепогодный напольный укомплектованный 18U (Ш700 × Г900) с эл. отсеком, комплектация Т1-IP54

ШТВ-2-18.10.9-43А3-Т1

Шкаф всепогодный напольный укомплектованный 24U (Ш700 × Г600) с эл. отсеком, комплектация Т1-IP54

ШТВ-2-24.10.6-43А3-Т1

Шкаф всепогодный напольный укомплектованный 24U (Ш700 × Г900) с эл. отсеком, комплектация Т1-IP54

ШТВ-2-24.10.9-43А3-Т1

Шкаф всепогодный напольный укомплектованный 30U (Ш700 × Г600) с эл. отсеком, комплектация Т1-IP54

ШТВ-2-30.10.6-43А3-Т1

Шкаф всепогодный напольный укомплектованный 30U (Ш700 × Г900) с эл. отсеком, комплектация Т1-IP54

ШТВ-2-30.10.9-43А3-Т1

Шкаф всепогодный напольный укомплектованный 36U (Ш700 × Г600) с эл. отсеком, комплектация Т1-IP54

ШТВ-2-36.10.6-43А3-Т1

Шкаф всепогодный напольный укомплектованный 36U (Ш700 × Г900) с эл. отсеком, комплектация Т1-IP54

ШТВ-2-36.10.9-43А3-Т1

13.02.2019
