Модернизация навесных шкафов серии ШРН-ЭКОНОМ

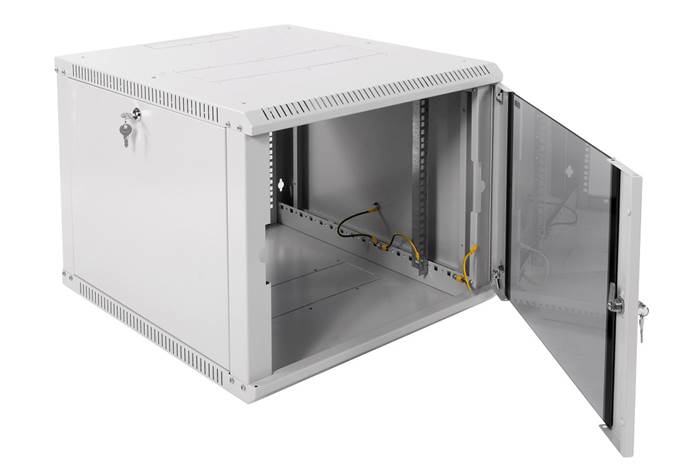

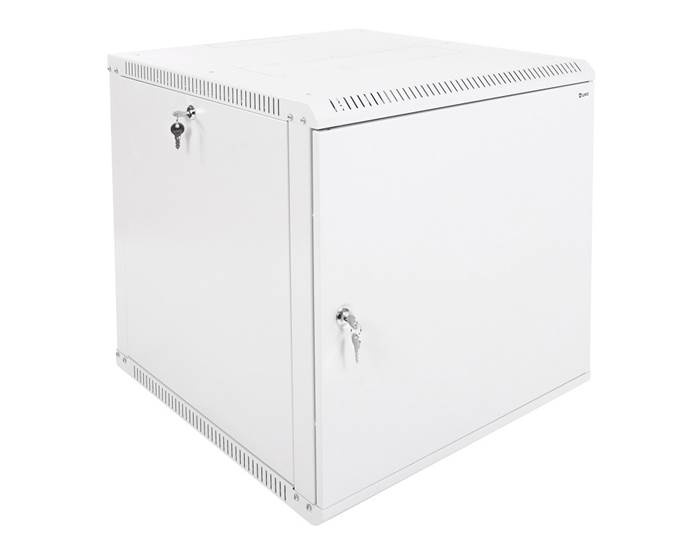

Антикризисная линейка навесных телекоммуникационных шкафов серии ШРН-ЭКОНОМ – это бюджетное решение для размещения активного сетевого и кроссового оборудования. Настенные шкафы серии имеют простую разборную конструкцию, состоящую из направляющих, крыши, боковых стенок, дна и двери.  Благодаря этому упаковка имеет минимальный размер, делая транспортировку шкафа удобной и экономичной.

В результате модернизации шкафов серии ШРН-ЭКОНОМ в конструкции произошли следующие изменения.

1.  Шкаф получил дополнительную опцию – съёмные боковые стенки, которые фиксируются точечными замками. Доступ с боков облегчает монтаж и обслуживание установленного оборудования.

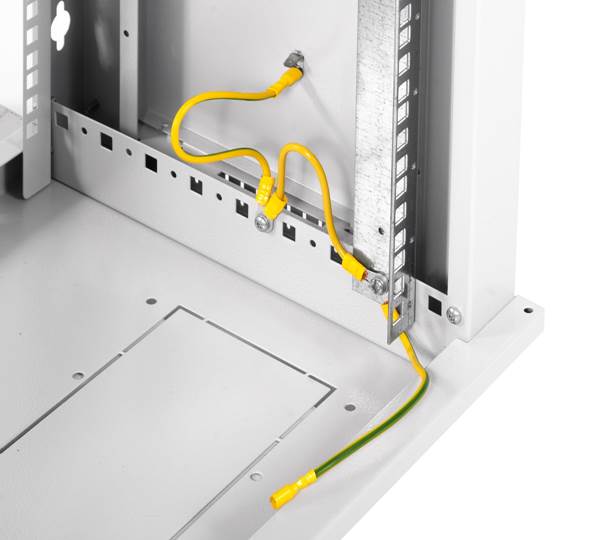

2.  Изменена конструкция каркаса. В прежней модели крепление сплошных боковых стенок к крыше и основанию осуществлялось при помощи винтов М6 из труднодоступной внутренней части шкафа. Теперь все соединения находятся на внешних поверхностях и выполняются при помощи резьбоформирующих винтов. Это изменение существенно повысило скорость и удобство сборки, а также увеличило жёсткость каркаса.


 3.  Шкафы высотой 18U получили конструкцию, аналогичную конструкции шкафов остальных типоразмеров. Ранее они отличались конструктивом двери. Такой шаг позволил уменьшить высоту шкафа на 52 мм и его вес.
4.  Проведены испытания всех типоразмеров шкафов под нагрузкой. Это позволяет гарантировать допустимую статическую распределённую нагрузку от 65 до 85 кг в зависимости от глубины шкафа. В испытаниях использовались собранные шкафы с установленными боковыми стенками.

Сохранена полная эксплуатационная совместимость со шкафами прежней серии ШРН-Э: артикулы и типоразмеры шкафов остались прежними, также сохранены их прежние физические габаритные и монтажные размеры (кроме шкафов 18U).

Модельный ряд шкафов серии ШРН-ЭКОНОМ

Артикул

Высота,
мм

Ширина, мм

Глубина, мм

Полезная глубина, мм

Допустимая статическая
распределённая нагрузка, кг

ШРН-Э-6.350

342

600

350

300

85

ШРН-Э-6.500

342

600

520

470

75

ШРН-Э-6.650

342

600

650

600

65

ШРН-Э-9.350

476

600

350

300

85

ШРН-Э-9.500

476

600

520

470

75

ШРН-Э-9.650

476

600

650

600

65

ШРН-Э-12.350

608

600

350

300

85

ШРН-Э-12.500

608

600

520

470

75

ШРН-Э-12.650

608

600

650

600

65

ШРН-Э-15.350

742

600

350

300

85

ШРН-Э-15.500

742

600

520

470

75

ШРН-Э-15.650

742

600

650

600

65

ШРН-Э-18.350

878

600

350

300

85

ШРН-Э-18.500

878

600

520

470

75

ШРН-Э-18.650

878

600

650

600

65


Производственная компания REMER проводит постоянную работу по совершенствованию своей продукции для повышения её качества и потребительских характеристик. Благодаря такому подходу давно зарекомендовавшие себя линейки продукции остаются актуальными, а их цены — конкурентоспособными, и покупатели получают современный технологичный продукт, соответствующий мировым стандартам.

22.02.2022
