Новые решения для взрывозащищенного электрооборудования от ДКС в соответствии с СП 423.1325800.2018

На электротехническом рынке появился новый обязательный стандарт по проектированию электрооборудования во взрывоопасных зонах СП 423.1325800.2018. Компания ДКС производит взрывозащищенное электрооборудование и решения для прокладки кабельных линий в соответствие с этим стандартом. Новые решения от ДКС не имеют аналогов на электротехническом рынке.

25 июня 2019 года вступил в силу СП 423.1325800.2018 "Электроустановки низковольтные зданий и сооружений. Правила проектирования во взрывоопасных зонах". Требования норматива соответствуют целям федеральных законов от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений», от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании» и Технического регламента Таможенного Союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Документ устанавливает требования к проектированию и выбору низковольтных электроустановок, предназначенных для применения во взрывоопасных зонах. В том числе документ предъявляет новые требования к трубным системам для прокладки кабелей во взрывоопасных зонах.

По новым правилам система электропроводок в стальных трубах должна соответствовать требованиям ГОСТ Р МЭК 61386.1 (пункт 10.3.1 СП 423.1325800.2018).

При проектировании электроустановок во взрывоопасных зонах в зависимости от сечения жилы провода должна подбираться труба с определенной толщиной стенки. В большинстве случаев для силовых и осветительных цепей, цепей управления и сигнализации, вторичных цепей трансформаторов достаточно медной жилы кабеля сечения до 2,5 мм2 (п.10.2.6 СП 423.1325800.2018 и раздел 523 ГОСТ Р 50571.5.52-2011). В этом случае толщина стенки трубы должна быть не менее 0,5 мм (согласно требованиям п.10.3.2 (СП 423.1325800.2018). Для жил большего сечения следует руководствоваться требованиями таблицы 10.2 (п.10.3.2 СП 423.1325800.2018).

Максимальное сечение жилы провода, мм2		Толщина стенки трубы, мм, не менее
Алюминий	Медь
До 4	До 2,5	0,5
6	-	2,5
10	4	2,8
16; 25	6; 10	3,2
35; 50	16	3,5
70	25; 35	4,0

Можно ли использовать водогазопроводные трубы во взрывоопасных зонах

Сегодня еще на этапе разработки проекта клиенты сталкиваются с серьезной проблемой — в проект закладываются водогазопроводные трубы, которые не отвечают требованиям и новым правилам по проектированию во взрывоопасных зонах, согласно СП 423.1325800.2018. Водогазопроводные трубы – устаревшее решение. Они предназначены для транспортировки жидкостей и газа и не должны применяться для прокладки линий электроснабжения. Такие трубы выпускаются по ГОСТ 3262-75, а их технические характеристики не позволяют защитить кабельную линию. Кроме того, у них есть некоторые особенности, которые не мешают их эксплуатации при использовании по назначению, но могут создавать проблемы при нецелевом использовании:

• При производстве труб на внутренней поверхности образуются дефекты от сварного шва - брызги металла в виде затвердевших капель. Неровности не обрабатываются дополнительно и могут нарушить изоляцию кабеля при протяжке через такую трубу;
• Сварной шов трубы также не обрабатывается и не покрывается слоем цинка для защиты от коррозии. Это угрожает изоляции кабеля, а отсутствие оцинкованного слоя сокращает срок службы продукции в условиях агрессивной среды всего до 1,5 – 2 лет;
• Для соединения водогазопроводных труб необходимо использовать дополнительное специализированное оборудование по накатке или нарезке резьбы. Это значительно увеличивает время монтажа.

Безопасные решения для взрывоопасных зон

Во взрывоопасных зонах особенно важно, чтобы используемая в проекте продукция обеспечивала защиту от возможных рисков. Взрывозащищенное электрооборудование "Armex" от ДКС – одно из таких решений.

Продукция ДКС отвечает всем современным стандартам и является одной из самых технологически совершенных на рынке. Более 20 лет ДКС успешно разрабатывает и производит электрооборудование для разных отраслей промышленности. С каждым годом увеличивает и внедряет новую продукцию для электротехнического рынка. При этом решения по выпускаемым продуктам компании обязательно взаимосвязаны и работают как единая система – например, электрооборудование "Armex" совместимо с системой для прокладки кабельных линий в металлических трубах.

Взрывозащищённое электрооборудование и решения для прокладки кабельных линий от ДКС соответствует новым требованиям СП 423.1325800.2018 и обеспечивают полную безопасность как при монтаже, так и в процессе эксплуатации.

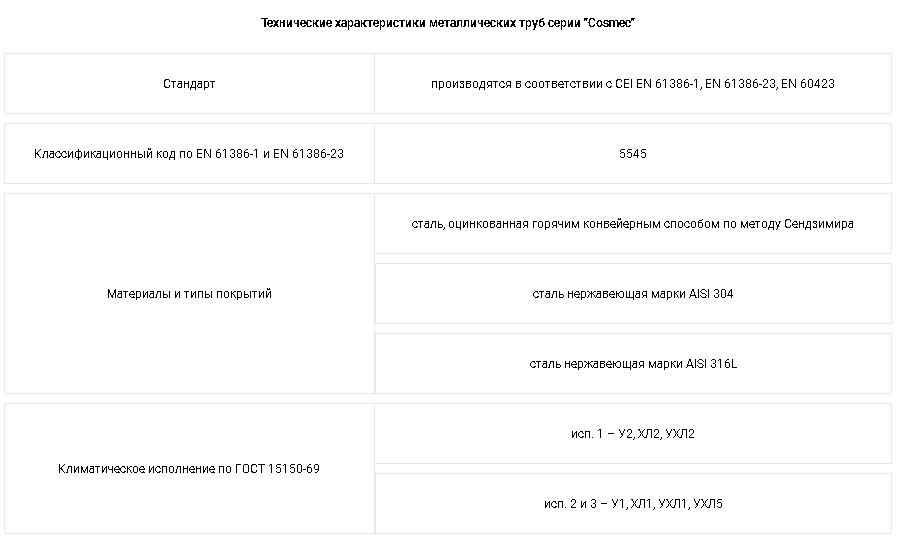

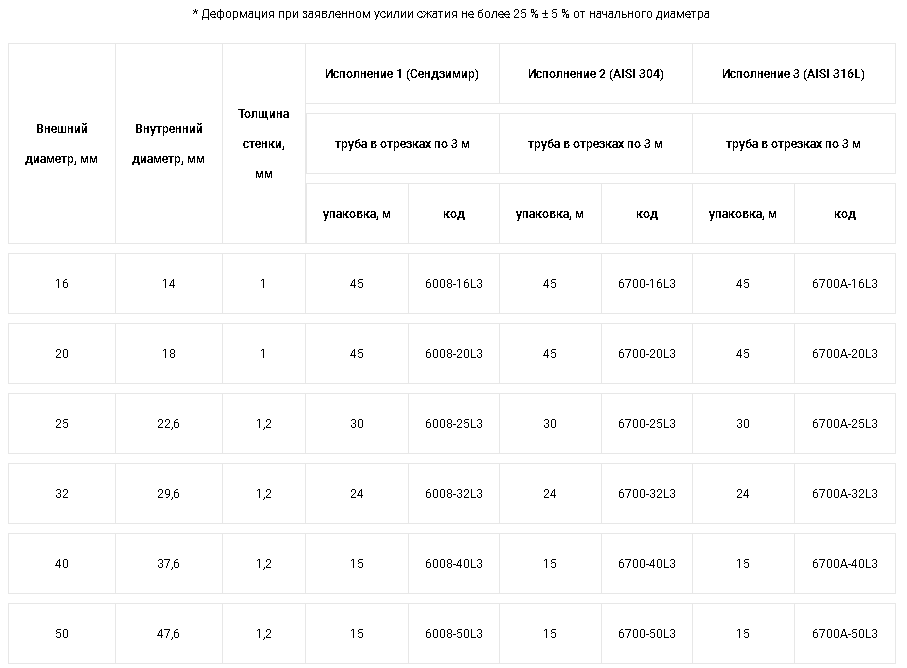

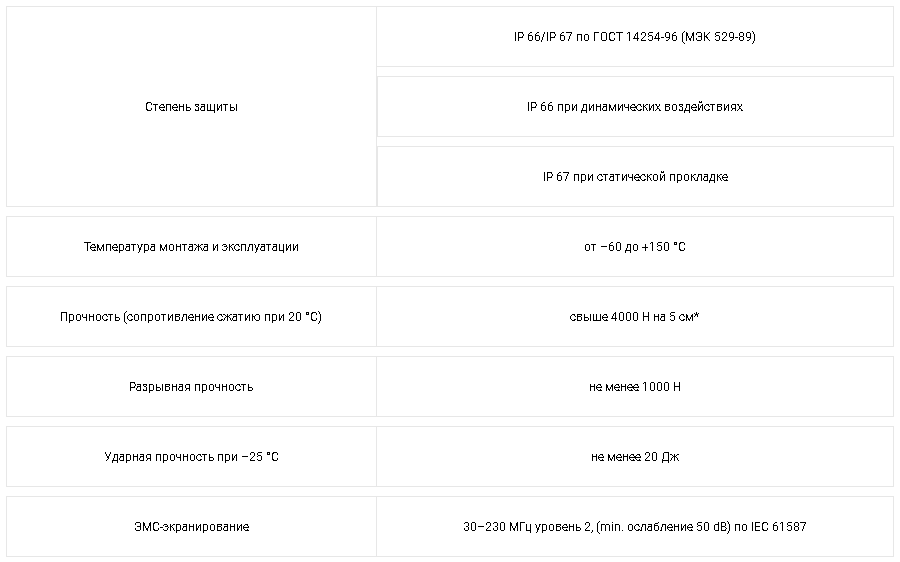

Монтаж кабельного ввода и стальной трубы не требует специального оборудования, нарезки резьбы, сварки и подготовки поверхности трубы. Отрезается отрезок трубы необходимой длины, который затем стыкуется с кабельным вводом одним движением.

Теперь монтаж и техническое обслуживание кабельной линии стали удобнее и быстрее!

1. Труба стыкуется с кабельным вводом защелкиванием.

2. Демонтаж выполняется нажатием на механизм кабельного ввода – "кольцо-фиксатор", и труба извлекается из отверстия.

Преимущества взрывозащищенных кабельных вводов ДКС:

• Взрывозащищенные кабельные вводы применяются для подключения небронированного кабеля круглого сечения в стальной трубе "Cosmec" от ДКС;
• Кабель можно быстро заменить на аналогичный или же другого диаметра. Каждый кабельный ввод укомплектован набором дополнительных уплотнительных колец для надежного соединения;
• Внутренняя поверхность кабельных вводов и металлических труб гладкая, поэтому риск повреждения кабеля при протяжке исключен;
• Кабельный ввод обеспечивает электрическую целостность цепи заземления со стальной трубой. При этом дополнительного заземления не требуется;
• Использовать кабельные вводы можно многократно. Это облегчает техническое обслуживание кабельной линии.

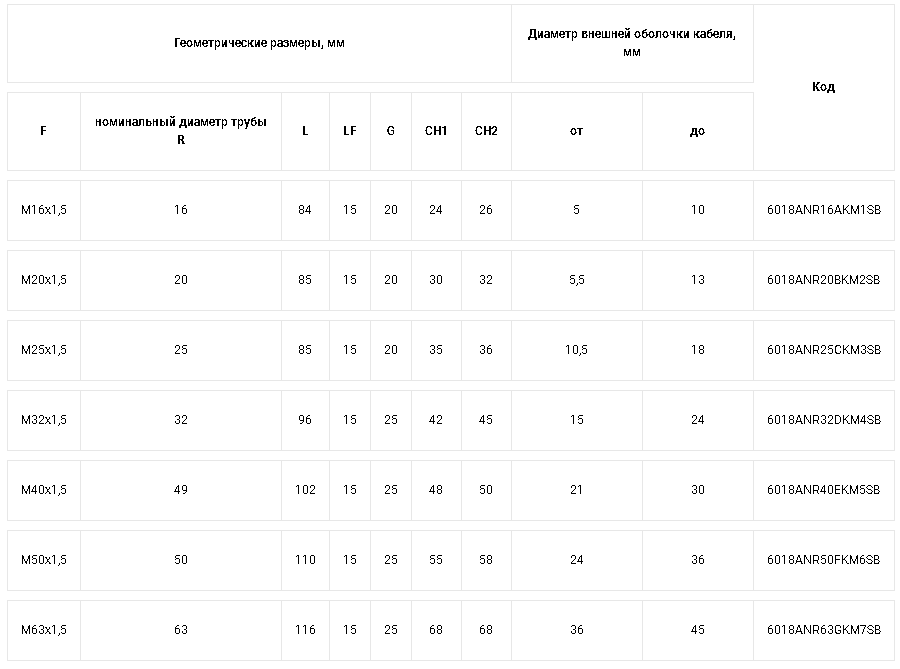

Технические характеристики взрывозащищенных кабельных вводов ДКС:

• Виды защиты Ex d; Ex e; Ex t; Ex nR;

• Зоны использования: 1, 2, 21, 22;

• Диапазон температуры окружающей среды при эксплуатации: от –65°C до +130°C;

• Герметичность системы IP66, 68;

• Материал: никелированная латунь, нержавеющая сталь AISI 316L;

• Типоразмеры для ввода в корпус электрооборудования: от М16 до М63, резьба метрическая;

• Диаметр обжима внешней оболочки кабеля: от 5 мм до 45 мм;

• Типоразмеры для подключения стальных труб "Cosmec": от 16 до 63 (номинальный диаметр труб);

• Электрооборудование от ДКС проверено и подтверждено следующими сертификатами: EAC, IECEx, ATEX, ТРТС 012.

Взрывозащищённое электрооборудование и решения кабельных линий от ДКС соответствует новым требованиям СП 423.1325800.2018 и обеспечивают полную безопасность как при монтаже, так и в процессе эксплуатации.

Помимо производства взрывозащищенных кабельных вводов в ассортименте компании ДКС есть и другое взрывозащищенное оборудование:

• Клеммные коробки с видом защиты Ex e, Ex tb, Ex ia;
• Посты управления с видом защиты Ex d e, Ex tb;
• Система аксессуаров для соединения труб и металлорукавов с видом защиты Ex e, Ex tb;
• Клеммные зажимы с видом защиты Ex e;
• Элементы управления с видом защиты Ex d e, Ex e, Ex tb.
