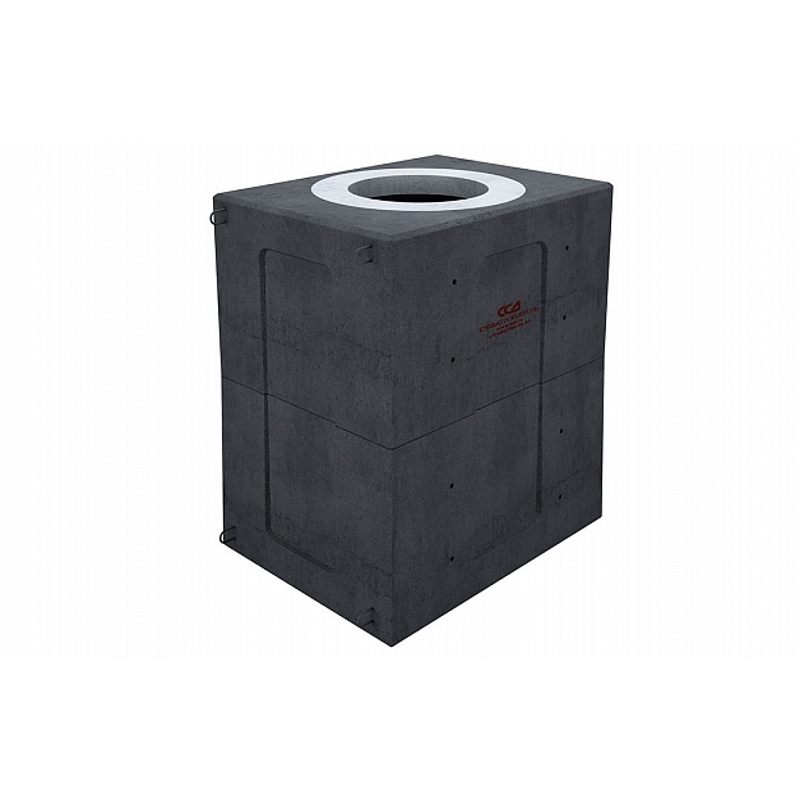

Колодец ККСр-2М-10(80) ГЕК-ССД (В25) в двухслойной битумно-латексной гидроизоляции

Класс бетона    В25 (327 кгс/см²)
Морозостойкость    F200 (200 циклов замораживания и оттаивания)
Водонепроницаемость    W8 (0,8 Мпа)
Кол-во каналов    Определяется проектом
Кол-во и размеры ниш в боковых стенках, мм    2/430х560
Кол-во и размеры ниш в торцевых стенках, мм    2/430х560
Габаритные размеры, мм
- L    1260
- B    1030
- H    1360
Масса, кг    1410
Колодец ККСр-2М нижний элемент    1 шт.
Колодец ККСр-2М верхний элемент    1 шт.
Кронштейн ККП-60    4 шт.
Ерш с резьбой, с гайкой и шайбой    8 шт.
ККСр    —    колодец кабельной связи разветвительный
2М    —    типоразмер
10 (80)    —    колодец универсальный тяжелого типа (нормативная колесная нагрузка НК-80)
Г    —    голый колодец
Е    —    в составе комплекта ерши
К    —    в составе комплекта кронштейны

Предназначен для установки на газонах, тротуарах и на проезжей части улиц в качестве проходного, углового или разветвительного колодца (рекомендации по выбору колодцев для проектирования и строительства).
Колодец покрывается двумя слоями битумно-латексной мастикой для повышенной устойчивости и защиты от агрессивного влияния окружающей среды. Необходимость гидроизоляции вызвана разрушающими действиями грунтовых, талых, вод содержащих в себе агрессивные вещества (хлориды, двуокись углерода и др.). Под воздействием, которых происходит выщелачивание бетонного камня, коррозия арматурного каркаса, другие виды химической, биологической коррозии, которые при продолжительном воздействии приводят к постепенному разрушению строительных объектов.
При отгрузке железобетонного изделия покрытого двухслойной гидроизоляцией, выдается паспорт качества с соответствующей отметкой.
Материал используемый при гидроизоляции изделий – битумно-латексная мастика, наносится механизированным методом напыления.
Колодец имеет в сечении прямоугольную форму и состоит из двух элементов – корпуса и плиты перекрытия с круглым отверстием диаметром 600 мм для формирования горловины с люком. В основании корпуса колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На наружных поверхностях торцевых и боковых стен расположены глухие ниши, в пределах которых можно проделывать (высверливать) отверстия в тех местах, в которых к колодцу подходит труба.
На торцевых поверхностях корпуса колодца имеются петли для строповки при его погрузке и разгрузке с автомобиля, а также для опускания в котлован. Такое расположение петель позволяет осуществлять погрузо-разгрузочные работы корпуса колодца накрытого плитой в один прием.
В варианте комплектации «ГЕК» вместе с колодцем поставляется комплект внутренних металлоконструкций – вертикальные кронштейны, ерши с гайками и шайбами. Кабельные консоли приобретаются отдельно.
В качестве вводимых в колодец каналов могут использоваться разные по диаметру как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.
Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм, а на проезжей части - не менее 330 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5, а также сегментов.
Для идентификации завода-изготовителя колодца в течении всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – ССД.
Дополнительная информация о конструкционных особенностях линейки колодцев производимых СВЯЗЬСТРОЙДЕТАЛЬ и нормах загрузки представлена в описании группы.
Подробная информация о назначении, характеристиках и полном цикле монтажа колодца представлена в «Инструкции по монтажу ККСр-2М-10(80)».
Отдельно о качестве производства ССД:
После совместных разработок АО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ» учитывая воздействие агрессивной среды, современные условия эксплуатации, железобетонные изделия производства АО «СВЯЗЬСТРОЙДЕТАЛЬ», выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.
Колодец кабельной канализации связи изготавливается из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс бетона-В25; морозостойкость-F200; водонепроницаемость-W8.
Класс бетона показывает фактическую прочность материала из которого изготовлено изделие, прочность бетона измеряется в кгс/см2. Чем выше класс бетона, тем лучше его технические характеристики: прочность бетона, морозостойкость, водонепроницаемость.
Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.
Водонепроницаемость - способность материала не пропускать влагу под определенным давлением в течение определённого времени.
