Колодец ККСр-3-80 ГЕК-ССД (В25) в битумно-латексной гидроизоляции

Предназначен для установки на проезжей части в качестве проходного, углового или разветвительного колодца (рекомендации по выбору колодцев для проектирования и строительства).

При отгрузке железобетонного изделия покрытого слоем гидроизоляции выдается паспорт качества с соответствующей отметкой.

Необходимость гидроизоляции вызвана разрушающими действиями грунтовых, талых вод содержащих в себе агрессивные вещества (хлориды, двуокись углерода и др.), под воздействием которых происходит выщелачивание бетонного камня, коррозия арматурного каркаса, другие виды химической, биологической коррозии которые при продолжительном воздействии приводят к постепенному разрушению строительных объектов.

Материал используемый при гидроизоляции изделий – битумно-латексная мастика, наносится механизированным методом напыления.

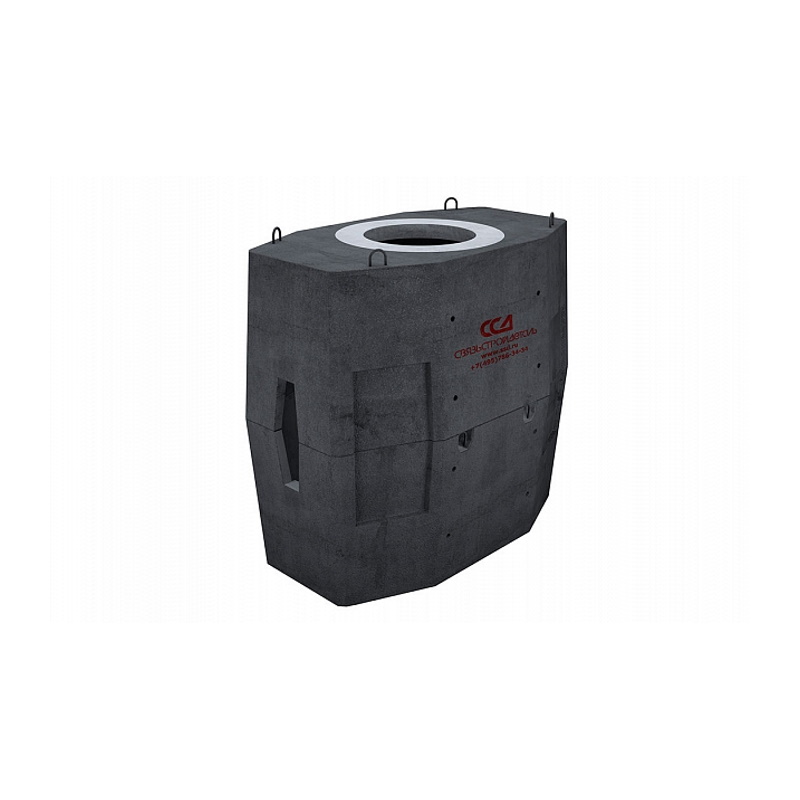

Колодец имеет в сечении восьмиугольную форму и состоит из двух элементов – верхней и нижней половин. На элементах колодца имеются петли для строповки при погрузке и разгрузке их с автомобиля, а также для опускания в котлован. Перекрытие верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люком. В основании нижней половины колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На внутренних поверхностях торцевых стенок элементов колодца имеются ниши. В центре ниш расположены технологические отверстия для ввода двух труб с внутренним диаметром 100 мм. Для ввода и вывода каналов на наружных поверхностях боковых стенок колодца расположены по две ниши, с каждой из сторон.

В варианте комплектации «ГЕК» вместе с колодцем отдельно поставляются внутренние металлоконструкции – вертикальные кронштейны, ерши с гайками и шайбами.

В качестве вводимых в колодец каналов могут использоваться как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5; КО-ЧП и КО-Ч, а также сегментов.

Для идентификации завода-изготовителя колодца в течение всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – ССД.

Дополнительная информация о конструкционных особенностях линейки колодцев производимых СВЯЗЬСТРОЙДЕТАЛЬ и нормах загрузки представлена в описании группы.

Подробная информация о назначении, характеристиках и полном цикле монтажа колодца представлена в «Рекомендации по сборке ККСр-3-80».

Отдельно о качестве производства ССД:

После совместных разработок АО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ» учитывая воздействие агрессивной среды, современные условия эксплуатации, железобетонные изделия производства АО «СВЯЗЬСТРОЙДЕТАЛЬ», выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.

Колодец кабельной канализации связи изготавливается из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс бетона-В25; морозостойкость-F200; водонепроницаемость-W8.

Класс бетона показывает фактическую прочность материала из которого изготовлено изделие, прочность бетона измеряется в кгс/см2. Чем выше класс бетона, тем лучше его технические характеристики: прочность бетона, морозостойкость, водонепроницаемость.

Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.

Водонепроницаемость - способность материала не пропускать влагу под определенным давлением в течение определённого времени.


Класс бетона    В25 (327 кгс/см²)
Морозостойкость    F200 (200 циклов замораживания и оттаивания)
Водонепроницаемость    W8 (0,8 Мпа)
Кол-во каналов    Определяется проектом
Габаритные размеры, мм
- L    1950
- B    1060
- H    1800
Кол-во и размеры ниш в боковых стенках, мм    4/400х800
Площадь поверхности изделия, м²    13,6
Масса, кг    2230
Колодец ККСр-3-80 нижний элемент    1 шт.
Колодец ККСр-3-80 верхний элемент    1 шт.
Кронштейн ККП-130    4 шт.
Ерш с резьбой, с гайкой и шайбой    8 шт.
