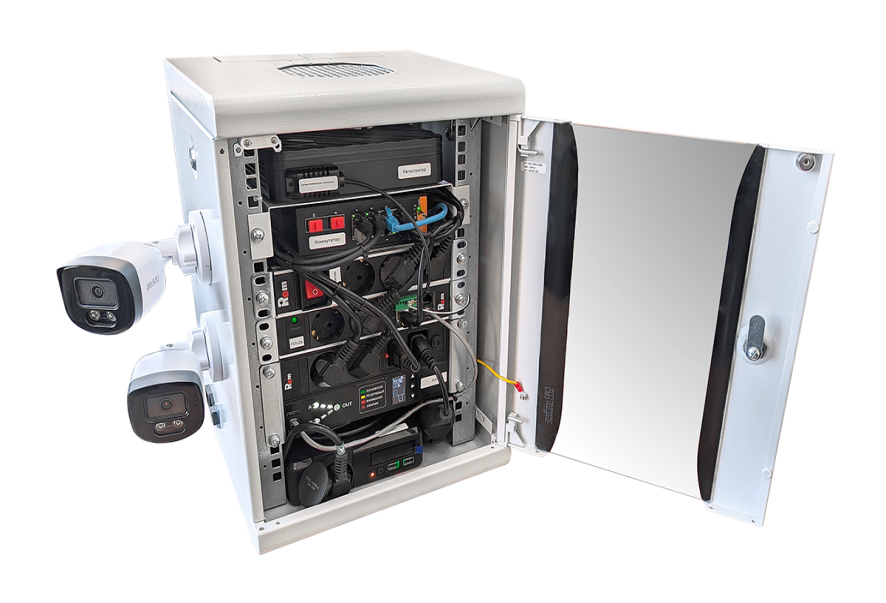

Решение для автоматизации малого офиса, ПВЗ, квартиры на базе шкафа ЦМО 10" с компонентами связи, видеонаблюдения, безопасности и резервным питанием

В квартире или малом офисе часто не хватает места для стандартного 19" шкафа. Обычно используют электрический шкаф с DIN-рейкой, но в него не помещается сетевое оборудование. В результате устройства приходится вешать на стену, ставить на шкаф, прятать под стол или в нишу. Как следствие – затруднённый доступ, перегрев и неаккуратный внешний вид. Если объект типовой, обслуживание также усложняется, поскольку конфигурация каждый раз оказывается разной.

Альтернативой в таких случаях может стать применение 10" шкафов. Решение стандартизировано и постепенно набирает популярность. По сути, это те же плюсы 19" конструктивов из серверных и ЦОДов, но с вдвое меньшей шириной, что для небольшого помещения гораздо удобнее.

Под формат 10" производятся роутеры с разными возможностями: PoE для видеокамер, xPON, Wi-Fi, GSM для резервной связи и т.д. Кроме того, в такой шкаф помещается значительная часть ИБП, сетевых накопителей NAS и устройств видеонаблюдения DVR/NVR – их можно размещать как на дне шкафа, так и на специальных 10" полках.

Для построения таких решений компания REMER предлагает следующие компоненты:
• ШРН-8.255-10 – настенный шкаф 10" 8U (320 × 255)
• ШРН-12.255-10 – настенный шкаф 10" 12U (320 × 255)
• R-2MC4-220-1.8 – интеллектуальный блок распределения питания 10"
• R-2SMC3-16-2S-220-1.8 – интеллектуальный блок распределения питания 10", 2S
• R-16-2S-2C13-T-220-1.8(1.8)-S(S) – АВР 10"
• R-10-4S-I-220-Z – блок розеток 10", 4S, индикатор
• R-10-3S-V-220-Z – блок розеток 10", 3S, выключатель
• R-10-5C13-V-220-Z – блок розеток 10", 5C13, выключатель
• R-10-4S-220-Z – блок розеток 10", 4S
• МС-15-10 – полка
• БОН-М-10 – оптический бокс ST 10"
• ГКО-1U-10 – горизонтальный кабельный органайзер
• ПТ-8-10 – патч-панель 10" на 8 модулей keystone RJ-45
• R-FAN-1J – вентиляторный модуль

В ассортименте REMER также представлены классические шкафы 9U и 12U, блоки распределения питания (PDU) и устройства автоматического ввода резерва (АВР) 19", кабельные органайзеры, адаптеры для keystone, сетевые кабели с разными типами розеток (Schuko, C13/C14, C19/C20), патч-корды.

Отдельного внимания заслуживает вопрос электропитания. Если с электричеством бывают перебои, пригодится ИБП. В простом случае достаточно установить его внутрь шкафа – тогда АВР не нужен. Для питания всего офиса можно взять внешний ИБП и запитать от него также компьютеры и резервное освещение. Такие ИБП мобильны, поэтому их удобно подключать через АВР (модель R-16-2S-2C13-T-220-1.8(1.8)-S(S), 10") – при необходимости можно отключить ИБП и использовать его отдельно, а оборудование останется под напряжением.

Ещё более гибкие возможности открывает умный PDU (R-2SMC3-16-2S-220-1.8). Он выполняет функции контроллера и поддерживает пользовательскую логику на Python, что позволяет реализовать множество индивидуальных сценариев.

Функционал 10" решения для малого офиса или дома:
• контроль температуры, влажности, CO₂
• сценарии освещения
• сбор данных о текущем и историческом потреблении электроэнергии
• мини-СКУД с постановкой и снятием с охраны
• отключение оборудования, нужного только при присутствии людей
• контроль протечек и управление кондиционером

Функционал 10" решения для ПВЗ (в дополнение к перечисленному):
• подсчёт посетителей по датчику на входе
• голосовые объявления для клиентов и сотрудников (с HMI-дисплеем)
• электронная очередь (клиент нажимает кнопку и видит номер на дисплее)

Кроме того, гибкая логика на Python позволяет:
• управлять освещением и доступом через Алису или Telegram-бот (скоро добавится Max)
• обрабатывать данные с датчиков открытия дверей и движения, делать короткие видеозаписи и отправлять их владельцу на телефон или FTP
• организовать учёт рабочего времени сотрудников, например, по MAC-адресам их телефонов в корпоративной Wi-Fi сети

Таким образом, 10" шкаф становится не просто компактной альтернативой громоздким конструкциям, а полноценным центром управления инфраструктурой небольшого объекта. Он позволяет собрать оборудование аккуратно, профессионально и с запасом для самых разных задач – от надёжной связи до автоматизации офиса или пункта выдачи заказов.
